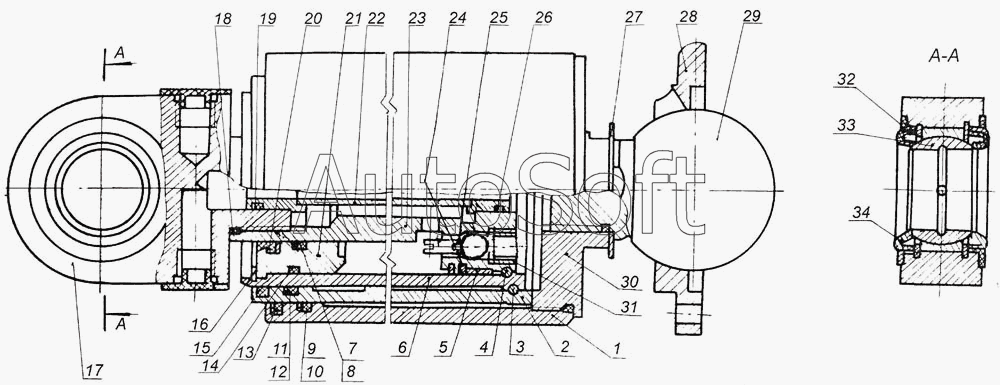

Каталог запасных частей к технике: МоАЗ 7505. Цилиндр опрокидывающего механизма 540А-8603009-20
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
540А-8603009-20
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 540А-8603009-20 | 5***0 | Цилиндр | |
| 1 | 5***0 | Труба цилиндра правая | |
| 2 | 5***0 | Труба цилиндра вторая | |
| 3 | 5***8 | Кольцо ограничительное | |
| 4 | 5***5 | Кольцо ограничительное | |
| 5 | 5***0 | Кольцо направляющее | |
| 6 | 5***0 | Труба цилиндра третья | |
| 7 | 5***9 | Шайба защитная | |
| 8 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 9 | 5***1 | Шайба защитная | |
| 10 | 1***2 | Кольцо ГОСТ 18829-73 | |
| 11 | 5***0 | Шайба защитная | |
| 12 | 1***2 | Кольцо ГОСТ 18829-73 | |
| 13 | 5***0 | Кольцо предохранительное | |
| 14 | 1***2 | Кольцо | |
| 15 | 5***0 | Кольцо предохранительное | |
| 16 | 5***0 | Кольцо стопорное | |
| 17 | 5***6 | Головка цилиндра нижняя | |
| 18 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 19 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 20 | 5***0 | Кольцо предохранительное | |
| 21 | 5***0 | Втулка штока | |
| 22 | 5***0 | Труба цилиндра внутрен. | |
| 23 | 5***1 | Шток с поршнем | |
| 24 | 1***А | Кольцо поршневое 2 | |
| 25 | 5***0 | Толкатель | |
| 26 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 27 | 5***6 | Кольцо головки стопорное | |
| 28 | 5***0 | Крышка верхней опоры | |
| 29 | 5***0 | Головка цилиндра верхняя | |
| 30 | 5***8 | Крышка цилиндра | |
| 31 | 5***0 | Гнездо клапана | |
| 32 | 5***2 | Сальник | |
| 33 | Ш***К | Подшипник ГОСТ 3635-78 | |
| 34 | 6***9 | Кольцо опорное |
