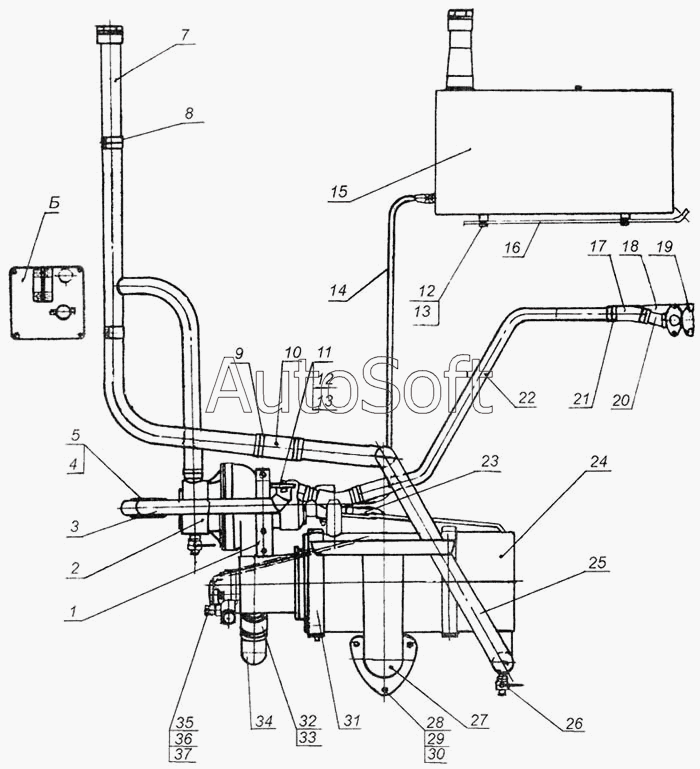

Каталог запасных частей к технике: МоАЗ 7505. Установка подогревателя
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 546П-1015092 | 5***2 | Хомут | |
| 546П-1015671 | 5***1 | Штуцер | |
| 1 | 7***0 | Кронштейн нагнетателя | |
| 2 | 7***0 | Нагнетатель | |
| 3 | 7***0 | Труба подводящая | |
| 4 | 5***2 | Рукав | |
| 5 | 6***6 | Хомут | |
| 6 | П***0 | Щиток управления | |
| 7 | 7***5 | Стояк заливной | |
| 8 | 4***3 | Кляммер | |
| 9 | 6***4 | Хомут | |
| 10 | 5***4 | Рукав | |
| 11 | 5***А | Прокладка | |
| 12 | 2***4 | Болт | |
| 13 | 2***5 | Шайба | |
| 14 | 7***4 | Трубка топливная | |
| 15 | 7***3 | Бачок подогревателя | |
| 16 | 7***0 | Кронштейн бачка | |
| 17 | 5***5 | Рукав | |
| 18 | 5***5 | Рукав | |
| 19 | 5***0 | Патрубок левый | |
| 20 | 7***1 | Патрубок правый | |
| 21 | 6***0 | Хомут | |
| 22 | 7***8 | Труба | |
| 23 | 7***0 | Трубка топливная | |
| 24 | П***0 | Котел подогревателя в сборе | |
| 25 | 7***2 | Труба заливная | |
| 26 | К***0 | Кран | |
| 27 | 7***0 | Направляющая газов | |
| 28 | 2***9 | Болт | |
| 29 | 2***2 | Гайка | |
| 30 | 2***6 | Шайба | |
| 31 | 5***Б | Хомут | |
| 32 | 7***0 | Хомут 63 | |
| 33 | 2***0 | Рукав | |
| 34 | 7***2 | Патрубок воздушный | |
| 35 | 5***6 | Прокладка | |
| 36 | 5***0 | Штуцер | |
| 37 | 5***8 | Прокладка ниппеля |
