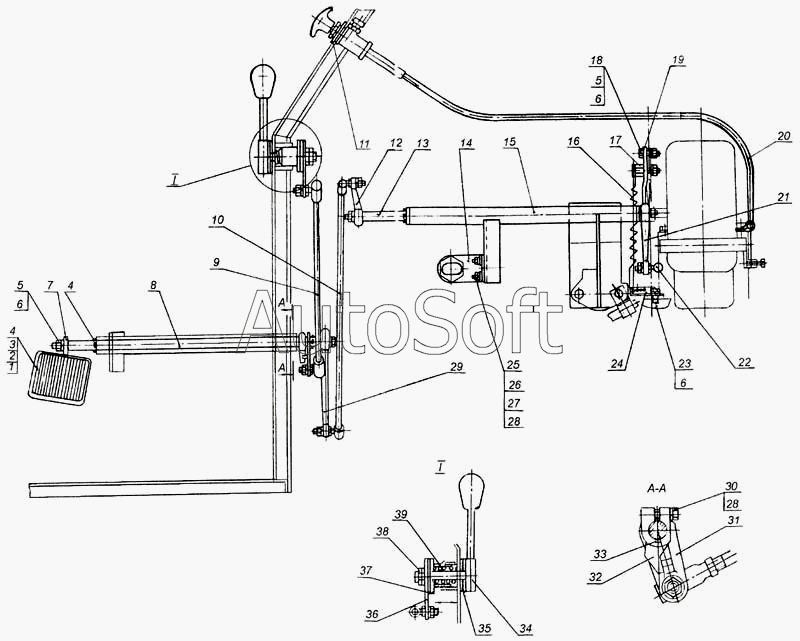

Каталог запасных частей к технике: МоАЗ 7505. Привод управления двигателем
1
2
3
4
4
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Педаль | |
| 2 | 5***8 | Пружина педали | |
| 3 | 2***8 | Палец 10х32 | |
| 4 | 2***9 | Шплинт | |
| 5 | 2***0 | Гайка | |
| 6 | 2***5 | Шайба | |
| 7 | 7***1 | Рычаг педали | |
| 8 | 7***5 | Валик педали привода | |
| 9 | 7***2 | Тяга | |
| 10 | 7***0 | Тяга передняя | |
| 11 | 5***7 | Табличка останова | |
| 12 | 5***0 | Рычаг короткий | |
| 13 | 5***2 | Валик привода | |
| 14 | 5***6 | Кронштейн опор | |
| 15 | 7***2 | Кронштейн | |
| 16 | 6***0 | Пружина | |
| 17 | 6***4 | Палец | |
| 18 | 2***6 | Болт | |
| 19 | 6***1 | Накладка рычага | |
| 20 | 5***0 | Тяга останова | |
| 21 | 5***2 | Рычаг длинный | |
| 22 | 7***0 | Тяга регулятора | |
| 23 | 2***4 | Болт | |
| 24 | 7***5 | Кронштейн пружины | |
| 25 | 2***0 | Болт | |
| 26 | 2***8 | Гайка | |
| 27 | 2***4 | Шайба | |
| 28 | 2***4 | Шайба | |
| 29 | 7***0 | Рычаг | |
| 30 | 2***2 | Болт | |
| 31 | 7***2 | Рычаг ручного привода | |
| 32 | 7***1 | Упор рычага | |
| 33 | 4***0 | Шпонка сегментная | |
| 34 | 5***1 | Рукоятка | |
| 35 | 2***9 | Шайба фрикционная | |
| 36 | 7***7 | Рычаг | |
| 37 | 5***5 | Втулка | |
| 38 | 3***4 | Гайка | |
| 39 | 5***4 | Пружина |
