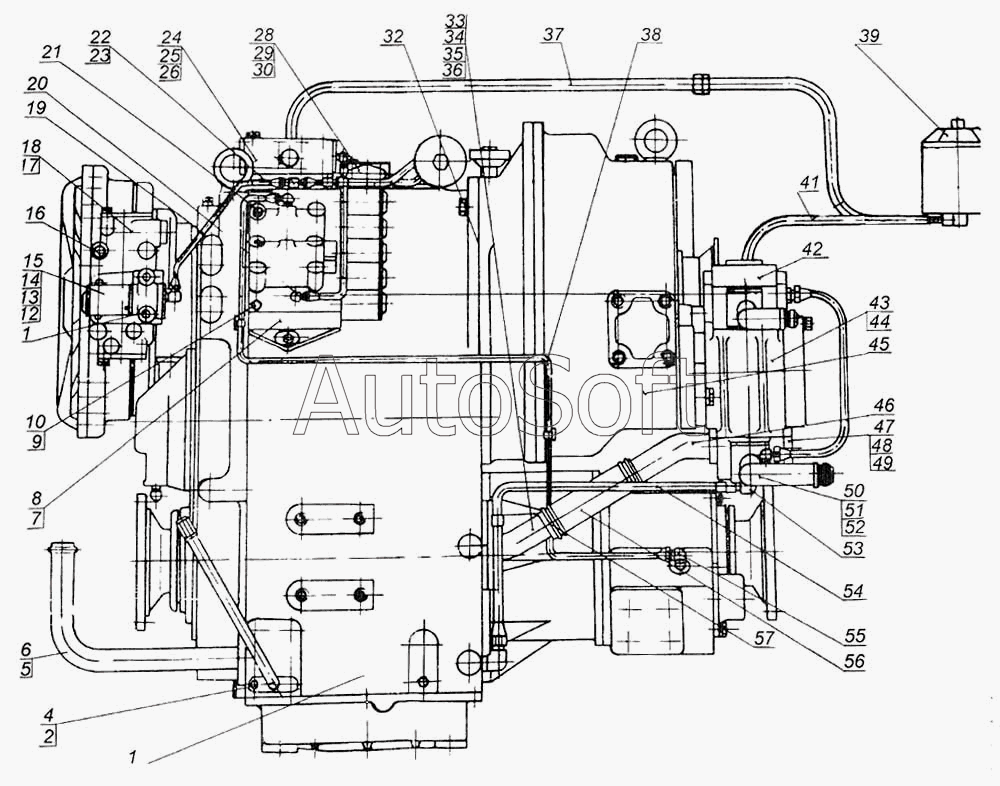

Каталог запасных частей к технике: МоАЗ 7505. Гидромеханическая передача 75051-1700020
15
28
26
25
24
23
22
21
20
19
18
17
16
29
14
13
12
10
8
7
6
5
4
2
1
1
43
46
47
48
49
51
52
53
54
55
56
57
44
45
42
41
39
38
37
36
35
34
33
32
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***Б | Редуктор | |
| 2 | 6***Б | Маслоуказатель | |
| 4 | 2***2 | Болт | |
| 5 | 7***Б | Труба заливная | |
| 6 | 6***2 | Прокладка | |
| 7 | 7***Б | Коробка золотниковая | |
| 8 | 7***0 | Прокладка | |
| 10 | 2***7 | Шайба | |
| 12 | 7***0 | Клапан | |
| 13 | 6***0 | Прокладка | |
| 14 | 6***0 | Пластина | |
| 15 | 6***0 | Прокладка | |
| 16 | 2***7 | Болт М12-6gх40 | |
| 17 | 6***1 | Колодка клапанная | |
| 18 | 6***1 | Прокладка | |
| 19 | 6***5 | Трубопровод | |
| 20 | 3***5 | Угольник | |
| 21 | 7***3 | Болт М12х145 | |
| 22 | 7***4 | Прокладка | |
| 23 | 7***8 | Пластина | |
| 24 | 7***Б | Коробка клапанная | |
| 25 | 7***3 | Прокладка | |
| 26 | 2***2 | Болт М12-6gх115 | |
| 28 | 6***Б | Клапан | |
| 29 | 6***0 | Прокладка | |
| 30 | 2***4 | Болт М12-6gх80 | |
| 32 | 6***0 | Прокладка | |
| 33 | 6***Б | Маслоприемник | |
| 34 | 6***5 | Прокладка | |
| 35 | 6***Б | Корпус маслоприемника | |
| 36 | 2***7 | Болт | |
| 37 | 7***4 | Рукав | |
| 38 | 6***Б | Трубопровод | |
| 39 | 7***Б | Фильтр | |
| 41 | Н***3 | Насос шестеренный | |
| 42 | 6***Б | Клапан подпорный | |
| 43 | Н***3 | Насос шестеренный | |
| 44 | 2***5 | Гайка | |
| 45 | 7***1 | Гидротрансформатор | |
| 46 | 7***Б | Труба заборная | |
| 47 | 6***4 | Фланец | |
| 48 | Н***3 | Насос шестеренный | |
| 49 | 2***9 | Болт | |
| 51 | Н***3 | Насос шестеренный | |
| 52 | 2***0 | Болт М12-6gх105 | |
| 53 | 3***1 | Угольник 3/8" | |
| 54 | 7***Б | Трубопровод | |
| 55 | 3***3 | Угольник | |
| 56 | D***4 | Рукав | |
| 57 | D***1 | Хомут |
