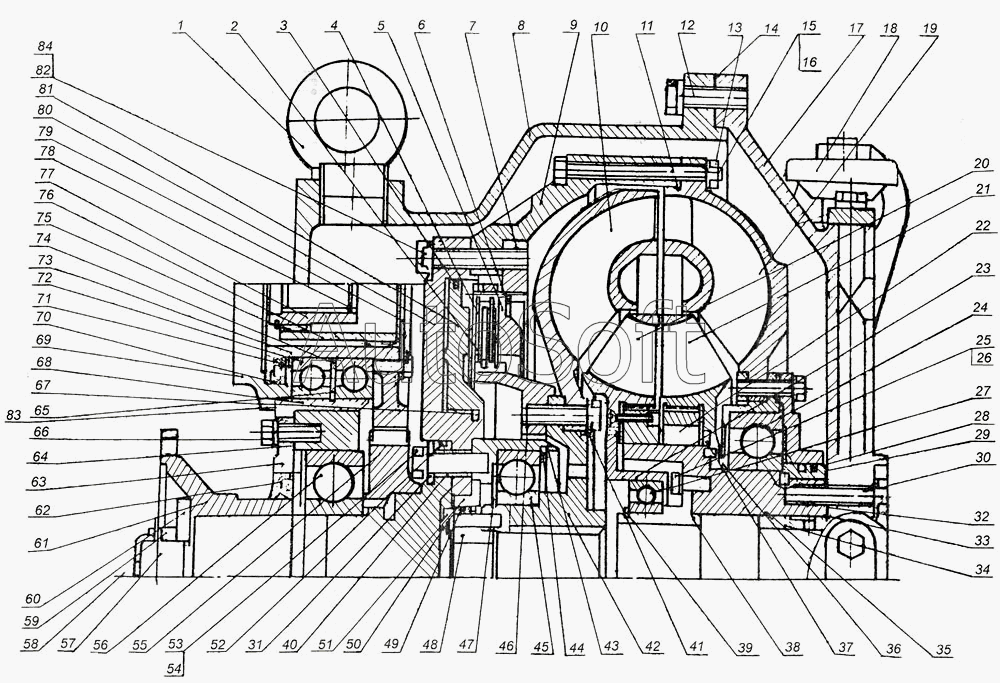

Каталог запасных частей к технике: МоАЗ 7505. Гидротрансформатор 6507-1709010-10
53
63
62
61
60
59
58
57
56
55
54
64
52
51
50
49
48
47
46
45
44
74
84
83
82
81
80
79
78
77
76
75
43
73
72
71
70
69
68
67
66
65
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
6
5
4
3
2
32
42
41
40
39
38
37
36
35
34
33
1
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Рым-болт | |
| 2 | 6***2 | Диск стальной | |
| 3 | 6***4 | Кольцо уплотнительное | |
| 4 | 6***0 | Диск металлокерамический | |
| 5 | 6***8 | Диск упорный | |
| 6 | 7***0 | Кольцо стопорное | |
| 7 | 6***6 | Венец | |
| 8 | 6***0 | Картер | |
| 9 | 6***0 | Кожух | |
| 10 | 5***0 | Колесо турбины | |
| 11 | 7***5 | Уплотнитель | |
| 12 | 2***4 | Болт | |
| 13 | 2***2 | Гайка | |
| 14 | 6***0 | Прокладка | |
| 15 | 2***9 | Болт М10х100 ОСТ 37.001.123-75 | |
| 16 | 5***6 | Пластина стопорная | |
| 17 | 6***0 | Картер переходной | |
| 18 | 7***0 | Кронштейн | |
| 19 | 5***0 | Колесо насоса | |
| 20 | 5***1 | Колесо первого реактора | |
| 21 | 5***2 | Колесо второго реактора | |
| 22 | 1***Н | Ролик 6IV | |
| 23 | 6***5 | Ступица реактора | |
| 24 | 7***Л | Подшипник | |
| 25 | 2***6 | Болт | |
| 26 | 6***4 | Скоба | |
| 27 | 6***Л | Подшипник ГОСТ 831-75 | |
| 28 | 5***0 | Кольцо уплотнительное | |
| 29 | 6***8 | Втулка | |
| 30 | 7***0 | Болт М12х6g-55 | |
| 31 | 6***5 | Кольцо | |
| 32 | 6***7 | Прокладка | |
| 33 | 6***0 | Кольцо | |
| 34 | 6***7 | Втулка | |
| 35 | 6***0 | Вал реактивный | |
| 36 | 6***4 | Упор | |
| 37 | 5***8 | Шайба плавающая | |
| 38 | 6***2 | Стакан | |
| 39 | 4***8 | Кольцо В75 ГОСТ 13940-86 | |
| 40 | 6***3 | Втулка | |
| 41 | 6***1 | Пластина стопорная | |
| 42 | 6***7 | Ступица турбины | |
| 43 | 6***0 | Стакан | |
| 44 | 4***0 | Кольцо | |
| 45 | 2***5 | Подшипник ГОСТ 8338-75 | |
| 46 | 6***0 | Ступица дисков | |
| 47 | 4***2 | Кольцо В85 ГОСТ 13940-86 | |
| 48 | 6***7 | Втулка | |
| 49 | 5***1 | Кольцо уплотнительное | |
| 50 | 6***8 | Втулка | |
| 51 | 2***8 | Болт ЗМ6х30 ОСТ 37.001.122-75 | |
| 52 | 1***2 | Кольцо ГОСТ 18829-73 | |
| 53 | 6***6 | Болт М12х40 | |
| 54 | 6***1 | Скоба замковая | |
| 55 | 7***5 | Шестерня | |
| 56 | 3***4 | Подшипник | |
| 57 | 6***0 | Вал входной | |
| 58 | 2***5 | Шплинт 6,3х63 ОСТ 37.001.171 -75 | |
| 59 | 3***1 | Гайка | |
| 60 | 5***6 | Шайба | |
| 61 | 5***3 | Фланец | |
| 62 | 2***3 | Манжета ГОСТ 8752-79 | |
| 63 | 6***7 | Стакан сальника | |
| 64 | 6***6 | Прокладка | |
| 65 | 4***8 | Кольцо В140 ГОСТ 13941-86 | |
| 66 | 2***8 | Болт М12-6gх50 | |
| 67 | 6***8 | Кольцо уплотнительное | |
| 68 | 6***5 | Стакан | |
| 69 | 6***5 | Опора | |
| 70 | 1***3 | Манжета ГОСТ 8757-79 | |
| 71 | 4***4 | Кольцо В90 ГОСТ 13940-86 | |
| 72 | 1***8 | Подшипник ГОСТ 8338-75 | |
| 73 | 7***8 | Шестерня | |
| 74 | 6***1 | Втулка | |
| 75 | 4***6 | Кольцо В50 ГОСТ 3940-86 | |
| 76 | 6***7 | Муфта | |
| 77 | 6***8 | Муфта | |
| 78 | 4***1 | Кольцо В28 ГОСТ 13941-86 | |
| 79 | 6***3 | Шайба | |
| 80 | 6***0 | Корпус | |
| 81 | 6***0 | Поршень | |
| 82 | 6***9 | Скоба замковая | |
| 83 | 6***7 | Прокладка | |
| 84 | 2***9 | Болт М12х55 ОСТ 37.001.123-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
