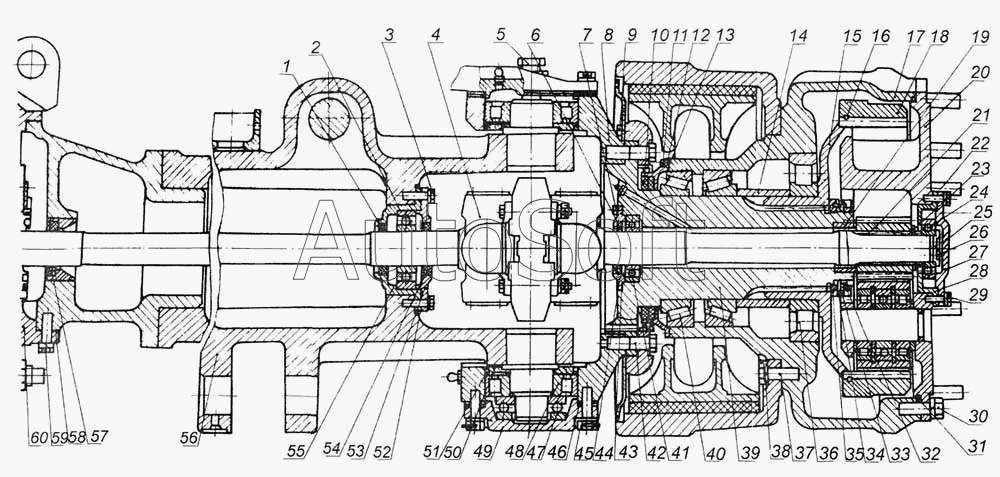

Каталог запасных частей к технике: МоАЗ 7505. Передний мост 7505-2300010
58
60
59
57
56
55
54
53
52
51
50
49
48
47
46
12
23
22
21
20
19
18
17
16
15
14
13
24
11
10
9
8
7
6
5
4
3
2
35
46
45
44
43
42
41
40
39
38
37
36
1
34
33
32
31
30
29
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 216320 | 2***0 | Шпилька М16х50 ОСТ 37.001.166-81 | |
| 252135 | 2***5 | Шайба | |
| 252137 | 2***7 | Шайба | |
| 252138 | 2***8 | Шайба | |
| 252139 | 2***9 | Шайба | |
| 252141 | 2***1 | Шайба | |
| 258053 | 2***3 | Шплинт | |
| 258071 | 2***1 | Шплинт | |
| 258086 | 2***6 | Шплинт | |
| 258250 | 2***0 | Шплинт 12х100 ОСТ 37.001.172-75 | |
| 258278 | 2***8 | Шплинт | |
| 258282 | 2***2 | Шплинт | |
| 258284 | 2***4 | Шплинт | |
| 258290 | 2***0 | Шплинт | |
| 258293 | 2***3 | Шплинт | |
| 262522 | 2***2 | Пробка | |
| 264020 | 2***0 | Масленка | |
| 264020 | 2***0 | Масленка | |
| 264072 | 2***2 | Масленка | |
| 298430 | 2***0 | Сапун | |
| 306746 | 3***6 | Клапан предохранительный | |
| 373679 | 3***9 | Шпилька | |
| 445013 | 4***3 | Болт М24х2х115 | |
| 445826 | 4***6 | Гайка М27х1,5-6Н | |
| 446567 | 4***7 | Шайба уплотнительная | |
| 448004 | 4***4 | Штифт | |
| 448016 | 4***6 | Штифт 15х35 | |
| 546-2405013-01 | 5***1 | Кожух в сборе с шестерней | |
| 7505-2300010-10 | 7***0 | Мост передний | |
| 7505-2300010-11 | 7***1 | Мост передний | |
| 7505-2304041-СБ | 7***Б | Кулак левый | |
| Пробка магнитная | П***я | Пробка магнитная | |
| 1 | 1***2 | Манжета ГОСТ 8752-79 | |
| 2 | 3***5 | Подшипник ГОСТ 8338-57 | |
| 3 | 2***4 | Болт | |
| 4 | 5***Б | Шарнир | |
| 5 | 4***1 | Болт М27х1,5-6gх52 | |
| 6 | 2***2 | Манжета ГОСТ 8752-79 | |
| 7 | 2***8 | Болт М6-6gх16 ОСТ 37.001.123-75 | |
| 8 | 7***Б | Кулак правый | |
| 9 | 2***4 | Болт | |
| 10 | 2***2 | Манжета ГОСТ 8752-79 | |
| 11 | 2***6 | Болт | |
| 12 | 6***6 | Обойма | |
| 13 | 6***4 | Прокладка | |
| 14 | 6***0 | Втулка | |
| 15 | 7***5 | Кожух | |
| 16 | 7***3 | Кольцо | |
| 17 | 7***1 | Ступица | |
| 18 | 7***0 | Шестерня | |
| 19 | 5***3 | Ограничитель | |
| 20 | 6***8 | Водило в сборе | |
| 21 | 5***8 | Шестерня | |
| 22 | 5***8 | Прокладка | |
| 23 | 4***9 | Кольцо | |
| 24 | 2***5 | Подшипник ГОСТ 8338-57 | |
| 25 | 5***5 | Шайба упорная | |
| 26 | 2***6 | Болт | |
| 27 | 5***7 | Крышка | |
| 28 | 5***Б | Стакан | |
| 29 | 2***0 | Болт | |
| 30 | 4***8 | Болт | |
| 31 | 5***2 | Уплотнитель | |
| 32 | 5***7 | Гайка | |
| 33 | 5***2 | Шайба стопорная | |
| 34 | 5***9 | Шайба | |
| 35 | 5***0 | Гайка со штифтом | |
| 36 | 2***М | Подшипник ГОСТ 8328-75 | |
| 37 | 7***2 | Болт М20х2,5х65 | |
| 38 | 7***2 | Пластина | |
| 39 | 7***8 | Цапфы в сборе | |
| 40 | 2***2 | Подшипник ГОСТ 333-79 | |
| 41 | 8***1 | Подшипник ГОСТ 7242-81 | |
| 42 | 7***3 | Болт М22-6gх70 | |
| 43 | 7***3 | Прокладка | |
| 44 | 7***1 | Крышка | |
| 45 | 2***8 | Болт 3М16х1,5-6gх50 | |
| 46 | 5***0 | Прокладка регулировочная | |
| 46 | 5***1 | Прокладка регулировочная | |
| 47 | 8***1 | Подшипник ГОСТ 6874-54 | |
| 48 | 4***М | Подшипник ГОСТ 8328-75 | |
| 49 | 5***2 | Крышка нижняя | |
| 50 | 5***1 | Обойма | |
| 51 | 1***2 | Кольцо ГОСТ 18829-73 | |
| 52 | 5***5 | Прокладка | |
| 53 | 5***8 | Крышка | |
| 54 | 2***2 | Манжета ГОСТ 8752-79 | |
| 55 | 5***0 | Картер подшипника | |
| 56 | 7***0 | Картер моста с кронштейнами в сборе | |
| 57 | 1***2 | Манжета ГОСТ 8752-79 | |
| 58 | 7***4 | Прокладка | |
| 59 | 2***3 | Болт | |
| 60 | 7***0 | Редуктор переднего моста в сборе |
