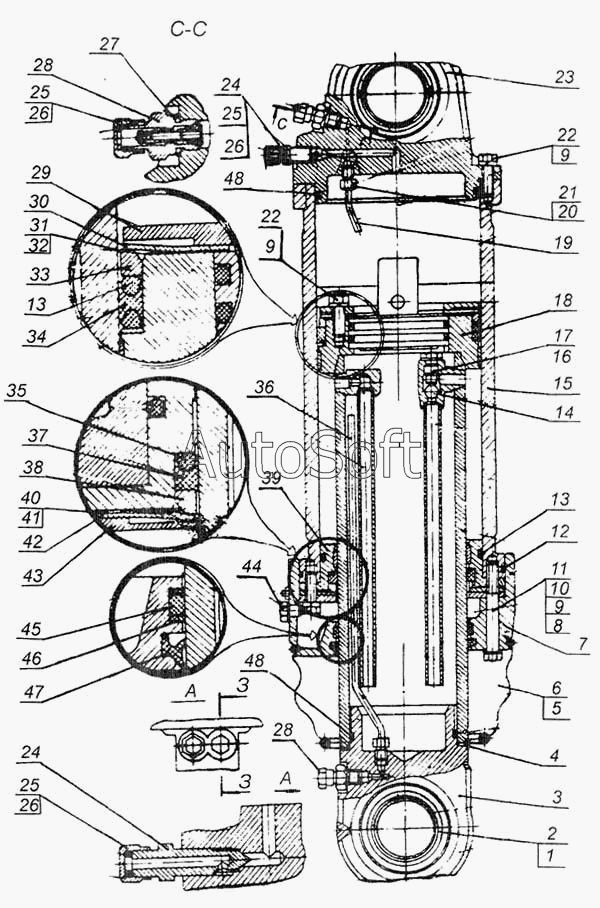

Каталог запасных частей к технике: МоАЗ 7505. Цилиндр подвески 7505-2907020
37
26
26
26
27
28
28
29
30
31
32
33
34
35
36
25
25
25
38
39
40
41
42
43
44
45
46
47
48
48
13
13
2
3
4
5
6
7
8
9
9
9
10
11
12
1
14
15
16
17
18
19
20
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***К | Подшипник ГОСТ 3635-78 | |
| 2 | 6***9 | Кольцо опорное | |
| 3 | 5***1 | Крышка нижняя | |
| 4 | 5***Б | Шайба стопорная | |
| 5 | 5***0 | Чехол защитный | |
| 6 | 2***9 | Шплинт | |
| 7 | 7***0 | Картер маслосборника | |
| 8 | 3***0 | Болт М12х1,25-6Нх75 | |
| 9 | 2***7 | Шайба | |
| 10 | 5***3 | Крышка прижимная | |
| 11 | 0***2 | Кольцо | |
| 12 | 2***2 | Кольцо | |
| 13 | 5***Б | Кольцо распорное | |
| 14 | 1***м | Шарик III | |
| 15 | 7***0 | Цилиндр основной | |
| 16 | 5***4 | Прокладка | |
| 17 | 5***Б | Пробка клапана | |
| 18 | 5***1 | Цилиндр противодавл. | |
| 19 | 5***3 | Трубка заправочная | |
| 20 | 3***7 | Штуцер | |
| 21 | 0***2 | Кольцо | |
| 22 | 3***2 | Болт М12х1,25-6Нх35 | |
| 23 | 5***1 | Крышка верхняя | |
| 24 | 5***6 | Штуцер заправочный | |
| 25 | 5***А | Крышка | |
| 26 | 5***0 | Прокладка уплотнительная | |
| 27 | 5***2 | Прокладка уплотнительная | |
| 28 | 5***1 | Клапан заправочный | |
| 29 | 5***9 | Диск прижимной | |
| 30 | 5***8 | Пружина | |
| 31 | 5***0 | Прокладка регулировочная | |
| 32 | 5***0 | Прокладка регулировочная | |
| 33 | 5***7 | Кольцо нажимное | |
| 34 | 5***1 | Манжета поршня | |
| 35 | 5***Б | Кольцо распорное | |
| 36 | 5***4 | Трубка заправочная | |
| 37 | 5***2 | Манжета | |
| 38 | 5***5 | Кольцо нажимное | |
| 39 | 7***6 | Корпус манжеты | |
| 40 | 7***8 | Прокладка регулировочная | |
| 41 | 7***9 | Прокладка регулировочная | |
| 42 | 7***6 | Пружина | |
| 43 | 7***7 | Диск прижимной | |
| 44 | 2***1 | Пробка | |
| 45 | 1***2 | Кольцо ГОСТ 18829-73 | |
| 46 | 5***3 | Шайба защитная | |
| 47 | 5***Б | Кольцо предохранительное | |
| 48 | 1***2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
