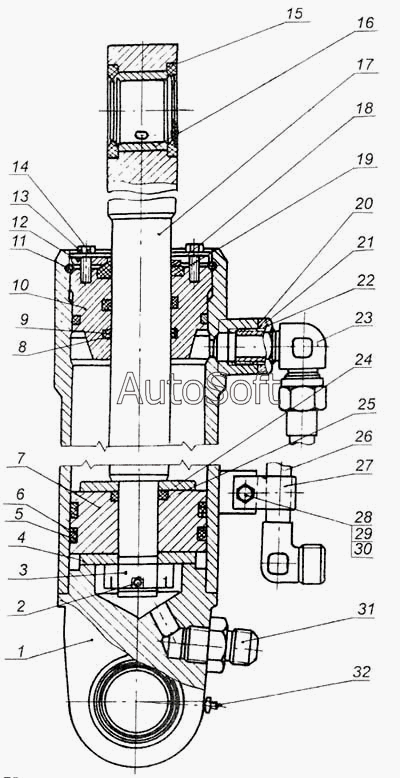

Каталог запасных частей к технике: МоАЗ 7505. Гидроцилиндр 7505-3405005
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Цилиндр с крышкой | |
| 2 | 2***6 | Шплинт | |
| 3 | 2***3 | Гайка | |
| 4 | 6***8 | Кольцо упорное | |
| 5 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 6 | 5***0 | Кольцо защитное | |
| 7 | 6***2 | Поршень | |
| 8 | 0***2 | Кольцо | |
| 9 | 6***5 | Кольцо защитное | |
| 10 | 6***8 | Крышка передняя | |
| 11 | 6***4 | Кольцо ограничительное | |
| 12 | 6***0 | Шайба упорная | |
| 13 | 2***7 | Болт | |
| 14 | 2***5 | Шайба | |
| 15 | 5***0 | Уплотнитель | |
| 16 | 5***0 | Втулка | |
| 17 | 6***0 | Шток с втулкой | |
| 18 | 6***5 | Скребок | |
| 19 | 6***0 | Грязесъемник | |
| 20 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 21 | 7***6 | Кольцо защитное | |
| 22 | 7***8 | Гайка стопорная | |
| 23 | 7***0 | Угольник | |
| 24 | 6***7 | Кольцо защитное | |
| 25 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 26 | 7***0 | Гидропровод | |
| 27 | 6***4 | Хомут | |
| 28 | 2***7 | Болт | |
| 29 | 2***0 | Гайка | |
| 30 | 2***5 | Шайба | |
| 31 | 7***6 | Штуцер | |
| 32 | 2***0 | Масленка |
