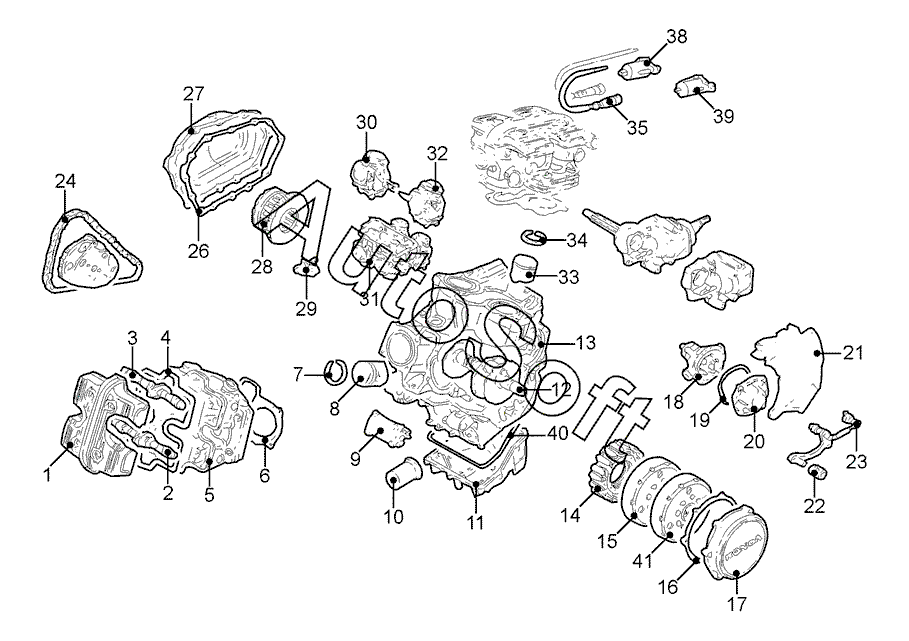

Каталог запасных частей к технике: Honda мото VFR 750 F (2012). Двигатель 1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
26
27
28
29
30
30
31
32
32
33
33
34
34
35
35
35
35
38
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Крышка головки блока цилиндров передн. | |
| 1 | 1***0 | Крышка головки блока цилиндров задн. | |
| 2 | 1***0 | Вал распределительный задн. цилиндра передн. | |
| 2 | 1***0 | Вал распределительный передн. цилиндра передн. | |
| 3 | 1***0 | Вал распределительный передн. цилиндра задн. | |
| 3 | 1***0 | Вал распределительный задн. цилиндра задн. | |
| 4 | 1***0 | Прокладка крышки головки блока цилиндров задн. | |
| 4 | 1***0 | Прокладка головки блока цилиндров передн. | |
| 5 | 1***0 | Головка блока цилиндров передн. | |
| 5 | 1***0 | Головка блока цилиндров задн. | |
| 6 | 1***4 | Прокладка головки блока цилиндров передн. | |
| 6 | 1***4 | Прокладка головки блока цилиндров задн. | |
| 7 | 1***5 | К-кт поршневых колец передн. прав. | |
| 7 | 1***5 | К-кт поршневых колец передн. лев. | |
| 8 | 1***0 | Поршень передн. прав. | |
| 8 | 1***0 | Поршень передн. лев. | |
| 9 | 3***3 | Стартер | |
| 10 | 1***3 | Фильтр масляный | |
| 11 | 1***0 | Поддон масляный | |
| 12 | 1***0 | Вал коленчатый | |
| 13 | 1***0 | Корпус коленчатого вала в сборе | |
| 14 | 3***4 | Статор | |
| 15 | S***3 | Генератор в сборе | |
| 16 | 1***0 | Уплотнитель крышки двигателя генератора | |
| 17 | 1***0 | Крышка двигателя генератора | |
| 18 | 1***0 | Насос водяной | |
| 19 | 1***0 | Уплотнитель водяного насоса | |
| 20 | 1***0 | Крышка водяного насоса | |
| 21 | 1***0 | Крышка задн. лев. | |
| 22 | 2***0 | Накладка рычага переключения | |
| 23 | 2***0 | Рычаг переключения | |
| 24 | 1***0 | Шестерни распределительные передн. | |
| 24 | 1***0 | Шестерни распределительные задн. | |
| 26 | 1***0 | Уплотнитель капота прав. | |
| 27 | 1***0 | Крышка двигателя прав. | |
| 28 | 2***0 | Корзина сцепления | |
| 29 | 3***3 | Датчик импульсов | |
| 30 | 1***0 | Карбюратор задн. прав. | |
| 30 | 1***0 | Карбюратор задн. лев. | |
| 31 | 1***0 | Карбюратор в сборе | |
| 32 | 1***0 | Карбюратор передн. прав. | |
| 32 | 1***0 | Карбюратор передн. лев. | |
| 33 | 1***0 | Поршень задн. прав. | |
| 33 | 1***0 | Поршень задн. лев. | |
| 34 | 1***5 | К-кт поршневых колец задн. прав. | |
| 34 | 1***5 | К-кт поршневых колец задн. лев. | |
| 35 | 3***0 | Наконечник свечи 2-го цилиндра | |
| 35 | 3***0 | Наконечник свечи 3-го цилиндра | |
| 35 | 3***0 | Наконечник свечи 4-го цилиндра | |
| 35 | 3***0 | Наконечник свечи 1-го цилиндра | |
| 38 | 3***3 | Катушка зажигания прав. | |
| 38 | 3***3 | Катушка зажигания лев. | |
| 39 | 3***3 | Катушка зажигания прав. наружн. | |
| 39 | 3***3 | Катушка зажигания лев. наружн. | |
| 40 | 1***0 | Уплотнитель масляного поддона | |
| 41 | 3***4 | Ротор |
