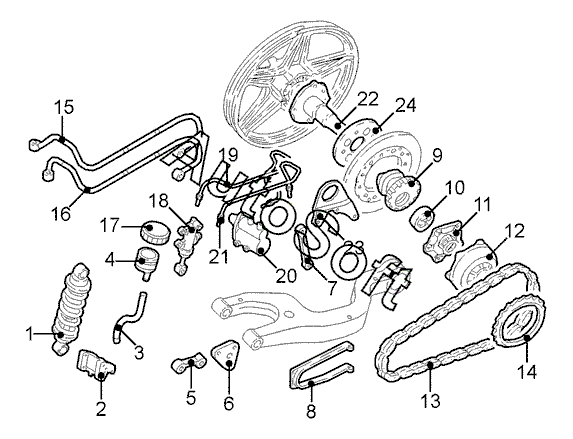

Каталог запасных частей к технике: Honda мото VFR 50th Anniversary (2012). Ходовая часть 4
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Амортизатор задн. в сборе | |
| 2 | 5***0 | Рычаг переключения | |
| 3 | 4***6 | Шланг тормозного цилиндра | |
| 4 | 4***6 | Бачок главного тормозного цилиндра задн. | |
| 5 | 5***0 | Рычаг стойки амортизатора | |
| 6 | 5***0 | Пластина прав. | |
| 6 | 5***0 | Пластина лев. | |
| 7 | 4***0 | Упор тормоза | |
| 8 | 5***0 | Направляющая цепи | |
| 9 | 4***0 | Корпус подшипника | |
| 10 | 9***1 | Подшипник ступицы задн. колеса лев. | |
| 10 | 9***3 | Подшипник ступицы задн. колеса прав. | |
| 11 | 4***0 | Фланец привода | |
| 12 | 4***0 | Ступица задн. колеса | |
| 13 | 0***1 | Цепь привода | |
| 14 | 4***0 | Звездочка | |
| 15 | 4***3 | Шланг тормозной дополнительный задн. | |
| 16 | 4***3 | Шланг тормозной задн. | |
| 17 | 4***6 | Крышка задн. тормозного цилиндра | |
| 18 | 4***6 | Цилиндр тормозной задн. | |
| 19 | 4***0 | Трубопровод тормоза прав. | |
| 20 | 4***6 | Клапан дозировочный тормозной | |
| 21 | 4***0 | Трубопровод тормоза лев. | |
| 22 | 4***0 | Ось съемная задн. | |
| 23 | 4***0 | Кронштейн суппорта задн. тормоза | |
| 24 | 4***0 | Распорка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
