Каталог запасных частей к технике: Honda мото VFR (2012). Ходовая часть 1
4
35
35
41
7
19
29
29
47
47
1
1
5
5
6
6
23
23
25
27
40
2
3
8
8
10
10
12
12
14
14
16
16
20
22
25
27
33
34
37
37
39
43
43
45
45

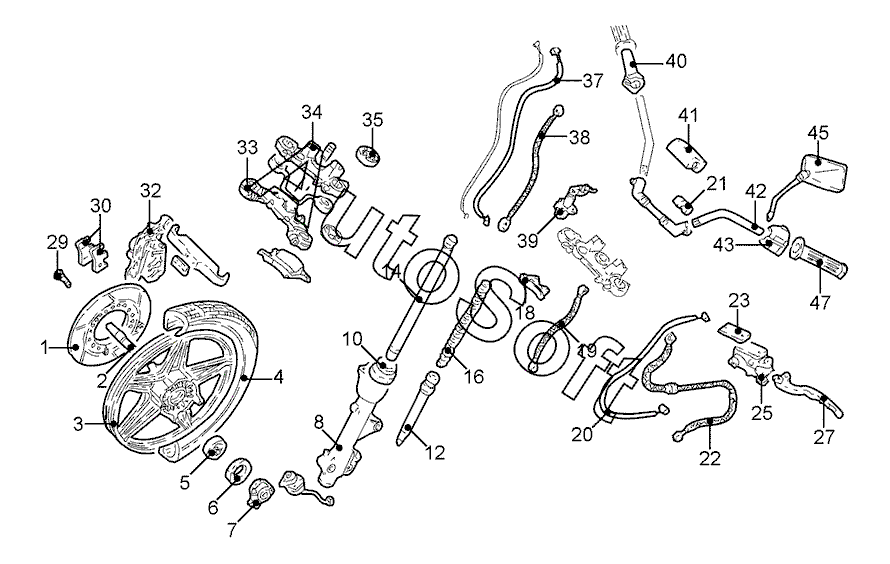

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Диск тормозной передн. прав. | |
| 1 | 4***3 | Диск тормозной передн. лев. | |
| 2 | 4***0 | Ось съемная передн. | |
| 3 | 4***1 | Колесо передн. в сборе | |
| 4 | 1***7 | Шина передн. | |
| 5 | 9***4 | Подшипник ступицы передн. колеса прав. | |
| 5 | 9***4 | Подшипник ступицы передн. колеса лев. | |
| 6 | 9***3 | Уплотнитель кольца прав. | |
| 6 | 9***3 | Уплотнитель кольца лев. | |
| 7 | 4***3 | Привод тахографа | |
| 8 | 5***1 | Корпус вилки прав. нижн. | |
| 8 | 5***1 | Корпус вилки лев. нижн. | |
| 10 | 5***0 | Манжета перекладины вилки прав. | |
| 10 | 5***0 | Манжета перекладины вилки лев. | |
| 12 | 5***1 | Амортизатор передн. прав. | |
| 12 | 5***1 | Амортизатор передн. лев. | |
| 14 | 5***1 | Перекладина вилки прав. верхн. | |
| 14 | 5***1 | Перекладина вилки лев. верхн. | |
| 16 | 5***1 | Пружина перекладины вилки прав. | |
| 16 | 5***1 | Пружина перекладины вилки лев. | |
| 19 | 4***3 | Шланг тормозной прав. нижн. | |
| 20 | 1***5 | Тяга стартера | |
| 22 | 2***1 | Шланг топливного бака | |
| 23 | 4***6 | Крышка цилиндра сцепления | |
| 23 | 4***6 | Замок бачка главного тормозного цилиндра | |
| 25 | 2***1 | Цилиндр сцепления в сборе | |
| 25 | 4***1 | Цилиндр тормозной передн. в сборе | |
| 27 | 5***6 | Рычаг ручного тормоза | |
| 27 | 5***2 | Рычаг сцепления | |
| 29 | 9***X | Болт тормозного диска передн. прав. | |
| 29 | 9***X | Болт тормозного диска передн. лев. | |
| 33 | 5***0 | Блок управления | |
| 34 | 5***0 | Перемычка вилки | |
| 35 | 9***5 | Подшипник блока управления верхн. | |
| 35 | 9***5 | Подшипник блока управления нижн. | |
| 37 | 1***0 | Тяга управления дроссельной заслонкой передн. | |
| 37 | 1***0 | Тяга управления дроссельной заслонкой задн. | |
| 39 | 3***1 | Замок-выключатель зажигания | |
| 40 | 5***0 | Ручка газа | |
| 41 | 3***0 | Крышка блока предохранителей | |
| 43 | 3***0 | Переключатель стартера прав. | |
| 43 | 3***0 | Переключатель указателя поворота лев. | |
| 45 | 8***1 | Зеркало прав. | |
| 45 | 8***1 | Зеркало лев. | |
| 47 | 5***0 | Накладка ручки прав. | |
| 47 | 5***0 | Накладка ручки лев. |
