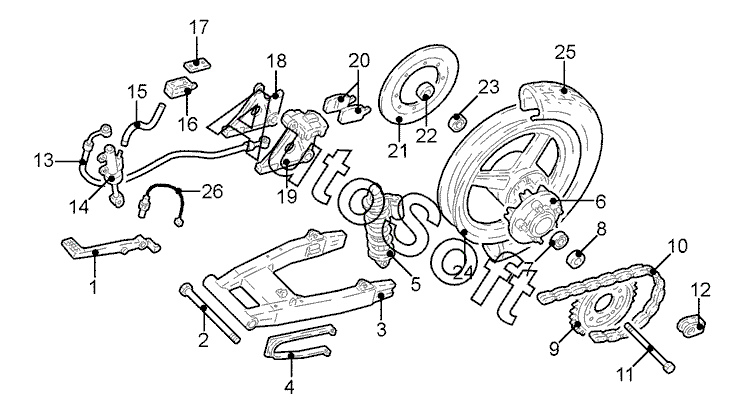

Каталог запасных частей к технике: Honda мото CB 600 S Hornet (2012). Ходовая часть 3
2
16
17
20
23
23
4
5
6
7
8
9
10
11
12
12
13
14
15
18
21
22
24
25
26
1
3
5
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Рычаг ножной тормозной | |
| 2 | 5***0 | Втулка опоры балансира | |
| 3 | 5***0 | Серьга | |
| 4 | 5***0 | Направляющая цепи | |
| 5 | 5***1 | Стойка амортизатора | |
| 5 | 5***1 | Амортизатор задн. прав. в сборе | |
| 6 | 4***0 | Фланец привода | |
| 7 | 9***3 | Подшипник фланца привода | |
| 8 | 9***3 | Кольцо уплотнительное фланца привода | |
| 9 | 4***0 | Звездочка распределительного вала задн. | |
| 10 | 0***0 | Цепь привода | |
| 11 | 4***0 | Ось съемная задн. | |
| 12 | 4***0 | Натяжитель цепи прав. | |
| 12 | 4***0 | Натяжитель цепи лев. | |
| 13 | 4***1 | Шланг тормозного цилиндра | |
| 14 | 4***1 | Цилиндр тормозной задн. в сборе | |
| 15 | 4***1 | Шланг подводящий | |
| 16 | 4***6 | Бачок главного тормозного цилиндра задн. | |
| 17 | 4***6 | Крышка задн. тормозного цилиндра | |
| 18 | 4***1 | Кронштейн суппорта задн. тормоза | |
| 19 | 4***1 | Суппорт задн. тормоза | |
| 20 | 4***5 | К-кт задн. тормозных колодок | |
| 21 | 4***1 | Диск тормозной задн. | |
| 22 | 9***3 | Кольцо уплотнительное задн. прав. | |
| 23 | 9***3 | Подшипник ступицы задн. колеса прав. | |
| 23 | 9***3 | Подшипник ступицы задн. колеса лев. | |
| 24 | 4***A | Колесо задн. в сборе | |
| 25 | 1***7 | Шина задн. | |
| 26 | 3***5 | Переключатель рычага тормоза |
