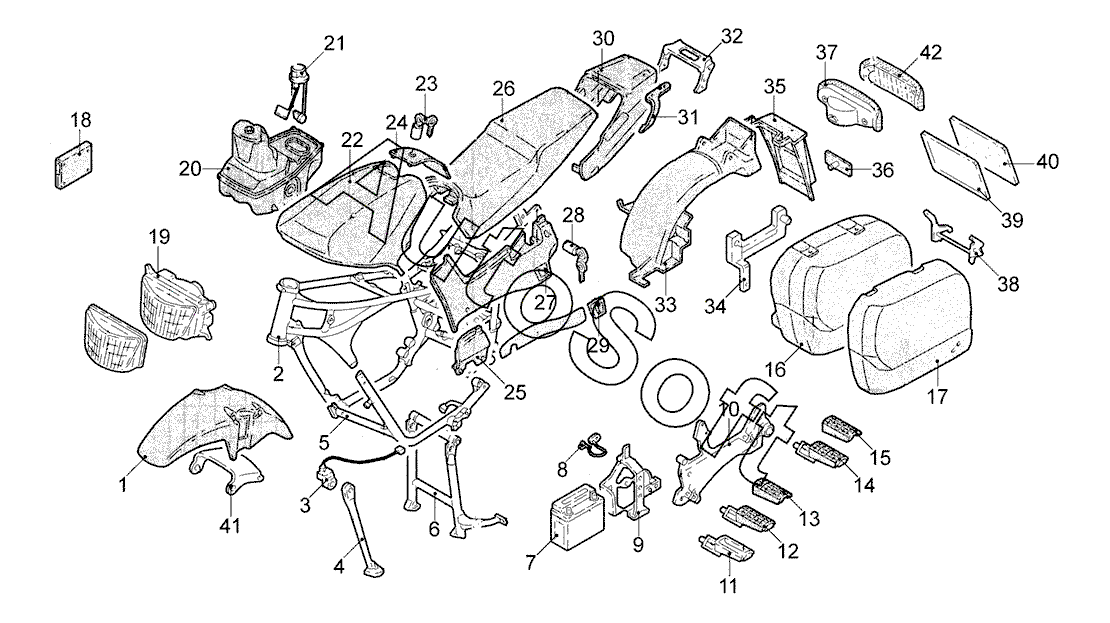

Каталог запасных частей к технике: Honda мото ST 1100 Pan European ABS (2012). Рама/ Элементы жесткости 1
3
4
5
6
8
11
11
12
12
13
13
15
15
16
16
17
17
18
19
20
21
22
23
24
25
25
27
27
28
30
31
31
32
33
34
34
35
36
38
39
40
40
42
2
7
8
9
10
10
14
14
26
29
29
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 5***0 | Рама | |
| 3 | 3***5 | Переключатель упора | |
| 4 | 5***0 | Упор боковой | |
| 5 | 5***0 | Балка основания рамы | |
| 6 | 5***0 | Упор откидной | |
| 7 | 3***8 | Батарея аккумуляторная | |
| 8 | 6***0 | Скоба предохранительная прав. | |
| 8 | 6***0 | Скоба предохранительная лев. | |
| 9 | 5***0 | Кронштейн аккумуляторной батареи | |
| 10 | 5***1 | Кронштейн подножки прав. | |
| 10 | 5***1 | Кронштейн подножки лев. | |
| 11 | 5***0 | Рычаг подножки прав. | |
| 11 | 5***0 | Рычаг подножки лев. | |
| 12 | 5***0 | Подножка передн. прав. | |
| 12 | 5***0 | Подножка передн. лев. | |
| 13 | 5***0 | Накладка подножки передн. прав. | |
| 13 | 5***0 | Накладка подножки передн. лев. | |
| 14 | 5***0 | Подножка задн. прав. | |
| 14 | 5***0 | Подножка задн. лев. | |
| 15 | 5***0 | Накладка подножки задн. прав. | |
| 15 | 5***0 | Накладка подножки задн. лев. | |
| 16 | 8***C | Багажник прав. | |
| 16 | 8***C | Багажник лев. | |
| 17 | 8***C | Крышка прав. багажника наружн. | |
| 17 | 8***C | Крышка лев. багажника наружн. | |
| 18 | 3***0 | Корпус блока управления | |
| 19 | 3***1 | Фара в сборе | |
| 20 | 1***0 | Бак топливный | |
| 21 | 1***0 | Насос топливный | |
| 22 | 8***C | Облицовка топливного бака | |
| 23 | 7***0 | Замок крышки люка наливной горловины топливн. бака | |
| 24 | 8***M | Крышка люка наливной горловины топливного бака | |
| 25 | 5***A | Накладка облицовочная прав. боковины | |
| 25 | 5***A | Накладка облицовочная лев. боковины | |
| 26 | 7***B | Сиденье многоместное | |
| 27 | 8***C | Крышка боков. прав. | |
| 27 | 8***C | Крышка боков. лев. | |
| 28 | 7***0 | Замок многоместного сиденья | |
| 29 | 8***A | Решетка воздухозаборника прав. | |
| 29 | 8***A | Решетка воздухозаборника лев. | |
| 30 | 7***C | Панель облицовки задка | |
| 31 | 7***A | Ручка задн. прав. | |
| 31 | 7***A | Ручка задн. лев. | |
| 32 | 7***0 | Кронштейн облицовки задка | |
| 33 | 8***0 | Крыло задн. передн. часть | |
| 34 | 8***0 | Опора задн. прав. | |
| 34 | 8***0 | Опора задн. лев. | |
| 35 | 8***0 | Наконечник крыла | |
| 36 | 3***1 | Световозвращатель | |
| 37 | 3***1 | Фонарь задн. в сборе | |
| 38 | 8***0 | Кронштейн багажника задн. средн. | |
| 39 | -***- | Усилитель задн. номерного знака | |
| 40 | -***- | Знак номерной задн. отражающий | |
| 40 | -***- | Знак номерной задн. | |
| 42 | 3***1 | Стекло задн. фонаря |
