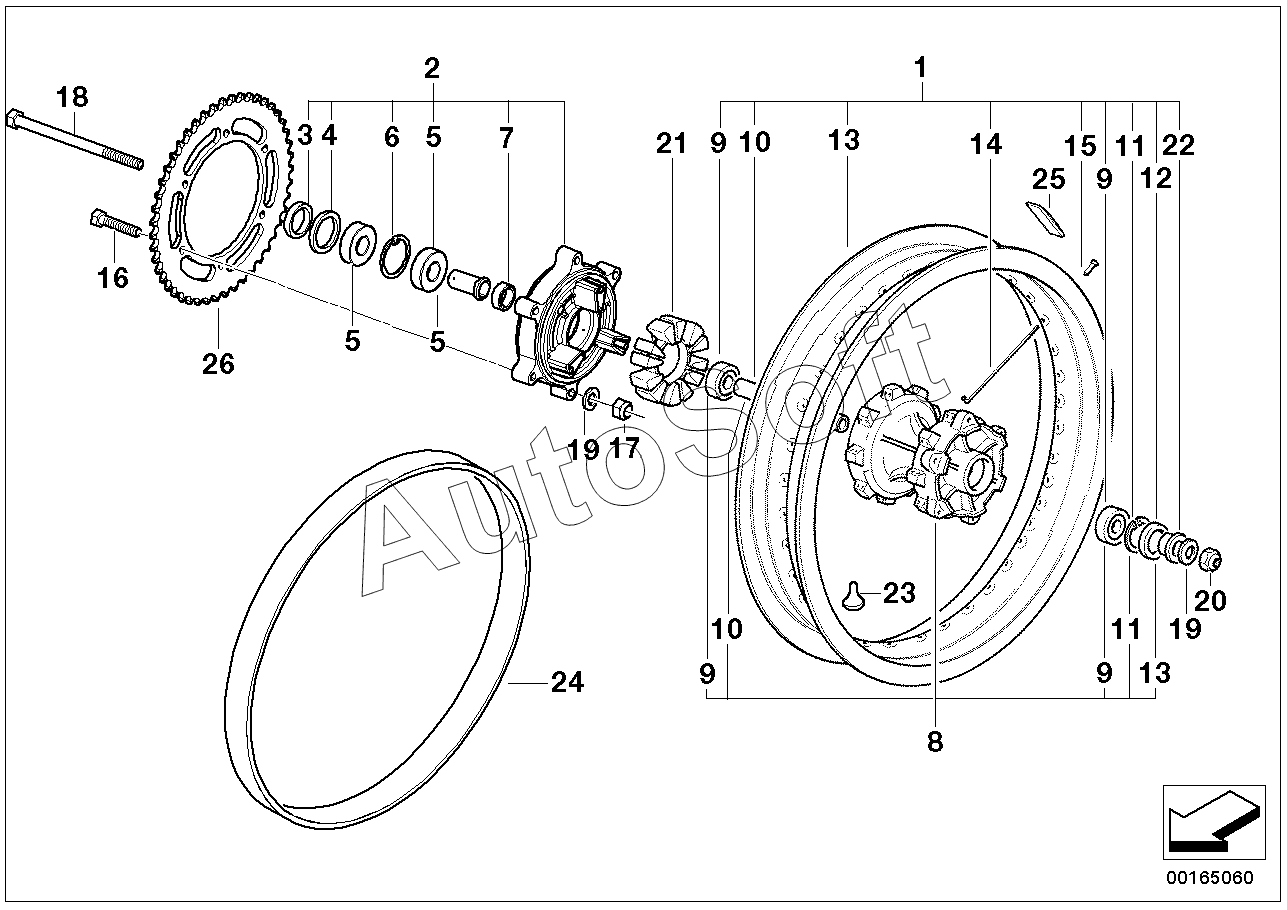

Каталог запасных частей к технике: BMW мото G 650 Xcountry 07 (0164,0194) K15(G650X) (2006). Колесо со спицами Зд
1
2
3
4
5
5
5
6
7
8
9
9
9
9
10
10
11
11
12
13
13
14
14
15
16
17
18
19
19
20
21
22
24
25
25
25
25
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Колесо со спицами Зд | |
| 2 | 2***0 | Основание звездочки | |
| 3 | 3***3 | Распорная втулка | |
| 4 | 2***4 | Сальник | |
| 5 | 3***4 | Радиальный шарикоподшипник | |
| 6 | 3***9 | Стопорное кольцо | |
| 7 | 3***6 | Распорная втулка | |
| 8 | 3***7 | Ступица колеса Зд | |
| 9 | 3***4 | Радиальный шарикоподшипник | |
| 10 | 3***2 | Проставочная трубка | |
| 11 | 3***9 | Стопорное кольцо | |
| 12 | 3***5 | Сальник | |
| 13 | 3***4 | Диск Зд | |
| 14 | 3***0 | Спица Зд | |
| 14 | 3***1 | Спица Зд | |
| 15 | 3***3 | Ниппель | |
| 16 | 3***6 | Болт с шестигранной головкой | |
| 17 | 3***7 | Гайка фланца | |
| 18 | 3***5 | Вставная ось | |
| 19 | 3***7 | Шайба | |
| 20 | 3***8 | Гайка шестигранная | |
| 21 | 2***6 | Амортизатор | |
| 22 | 3***4 | Распорная втулка | |
| 24 | 6***9 | Лента на тканой основе | |
| 25 | 3***5 | Цинковый противовес с клеящейся пленкой | |
| 25 | 3***6 | Цинковый противовес с клеящейся пленкой | |
| 25 | 3***7 | Цинковый противовес с клеящейся пленкой | |
| 25 | 3***8 | Цинковый противовес с клеящейся пленкой | |
| 25 | 3***9 | Цинковый противовес с клеящейся пленкой | |
| 25 | 3***0 | Цинковый противовес с клеящейся пленкой | |
| 26 | 2***0 | Звездочка алюминиевая | |
| 26 | 2***9 | Зубчатое колесо сталь |
