Каталог запасных частей к технике: BMW мото R 1200 GS 04 (0307,0317) K25(R1200GS) (2003). Выходной вал
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
5
6
6
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15

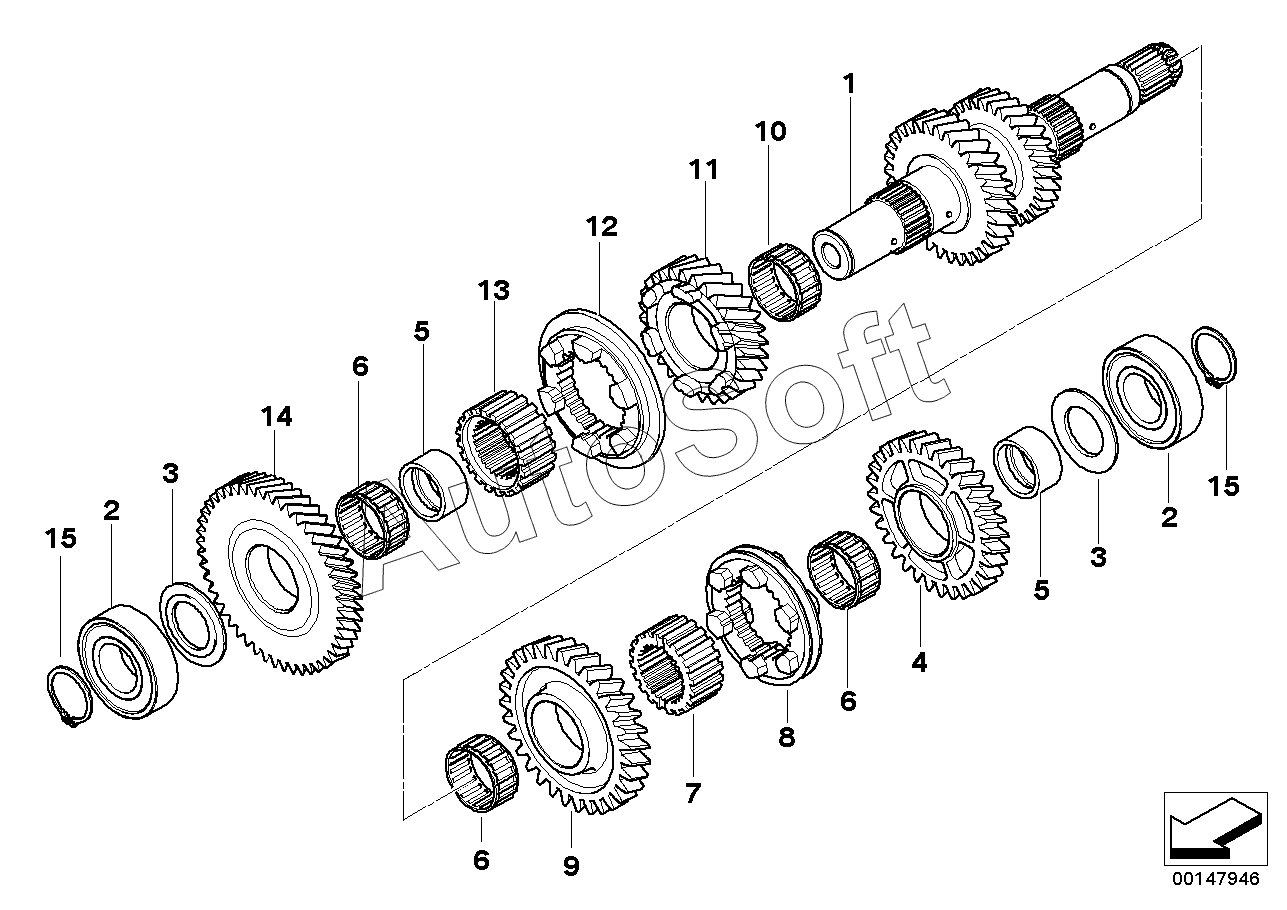

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Выходной вал | |
| 2 | 2***9 | Радиальный шарикоподшипник Clean Bearing | |
| 3 | 2***6 | Распорная шайба | |
| 3 | 2***7 | Распорная шайба | |
| 3 | 2***8 | Распорная шайба | |
| 3 | 2***9 | Распорная шайба | |
| 3 | 2***0 | Распорная шайба | |
| 3 | 2***1 | Распорная шайба | |
| 3 | 2***2 | Распорная шайба | |
| 3 | 2***3 | Распорная шайба | |
| 3 | 2***4 | Распорная шайба | |
| 3 | 2***5 | Распорная шайба | |
| 3 | 2***6 | Распорная шайба | |
| 3 | 2***7 | Распорная шайба | |
| 3 | 2***8 | Распорная шайба | |
| 3 | 2***9 | Распорная шайба | |
| 3 | 2***0 | Распорная шайба | |
| 3 | 2***1 | Распорная шайба | |
| 3 | 2***2 | Распорная шайба | |
| 3 | 2***4 | Распорная шайба | |
| 3 | 2***5 | Распорная шайба | |
| 3 | 2***6 | Распорная шайба | |
| 3 | 2***7 | Распорная шайба | |
| 3 | 2***8 | Распорная шайба | |
| 3 | 2***9 | Распорная шайба | |
| 3 | 2***0 | Распорная шайба | |
| 3 | 2***1 | Распорная шайба | |
| 3 | 2***2 | Распорная шайба | |
| 3 | 2***3 | Распорная шайба | |
| 3 | 2***4 | Распорная шайба | |
| 3 | 2***5 | Распорная шайба | |
| 4 | 2***6 | Шестерня III передачи | |
| 5 | 2***0 | Внутреннее кольцо | |
| 6 | 2***2 | Сепаратор игольчатого подшипника | |
| 7 | 2***8 | Ступица синхронизатора | |
| 8 | 2***9 | Муфта переключения II+III передач | |
| 9 | 2***8 | Шестерня II передачи | |
| 10 | 2***0 | Сепаратор игольчатого подшипника | |
| 11 | 2***6 | Шестерня V передачи | |
| 12 | 2***9 | Муфта переключения | |
| 13 | 2***8 | Ступица синхронизатора | |
| 14 | 2***4 | Шестерня I передачи | |
| 15 | 2***8 | Пружинное стопорное кольцо | |
| 15 | 2***9 | Пружинное стопорное кольцо | |
| 15 | 2***0 | Пружинное стопорное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
