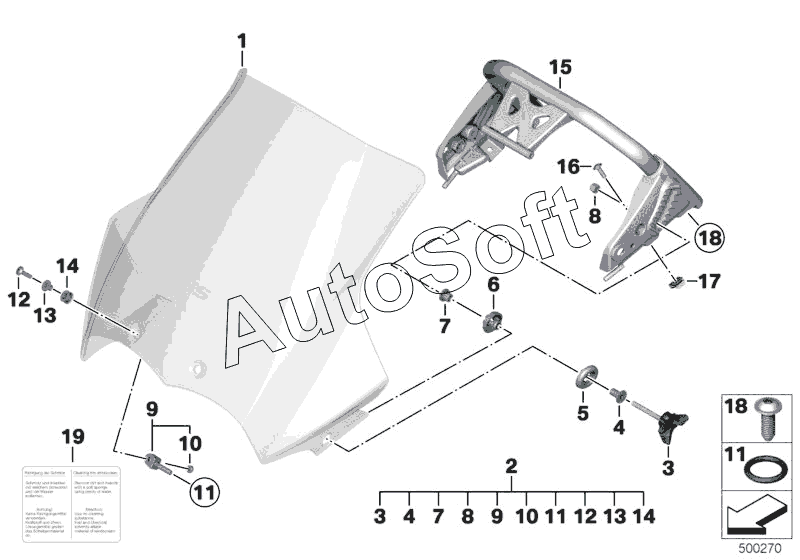

Каталог запасных частей к технике: BMW мото R 1200 GS 04 (0307,0317) K25(R1200GS) (2003). Ветрозащитный щиток
1
2
3
3
5
5
6
6
8
8
9
9
9
9
10
10
11
11
11
12
12
13
13
13
13
14
14
14
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46 63 7 724 481 | 4***1 | Втулка с буртиком, сталь | |
| 46 63 8 555 101 | 4***1 | Резиновая втулка | |
| 1 | 4***3 | Ветрозащитный щиток | |
| 2 | 4***0 | Регулир.ветрозащ.щитка с мех.прив. | |
| 3 | 4***9 | Регул. колесико ветрозащитного щитка | |
| 5 | 4***3 | Накладка левая | |
| 5 | 4***4 | Накладка правая | |
| 6 | 4***5 | Храповой диск Л | |
| 6 | 4***6 | Храповой диск П | |
| 8 | 0***2 | Гайка шестигранная | |
| 9 | 4***9 | Ветрозащитный щиток Л | |
| 9 | 4***0 | Ветрозащитный щиток П | |
| 10 | 0***9 | Гайка шестигранная | |
| 11 | 0***8 | Кольцо круглого сечения | |
| 12 | 4***6 | Винт со сфероцилиндрической головкой | |
| 13 | 4***1 | Втулка с буртиком, сталь | |
| 13 | 4***1 | Втулка с буртиком, сталь | |
| 14 | 4***1 | Резиновая втулка | |
| 14 | 4***1 | Резиновая втулка | |
| 15 | 4***2 | Кронштейн фары | |
| 16 | 4***6 | Винт с плоской головкой | |
| 17 | 4***8 | Вставная гайка | |
| 18 | 0***9 | Винт со сферо-цилиндрической головкой | |
| 19 | 7***1 | Предупреждающая табличка |
