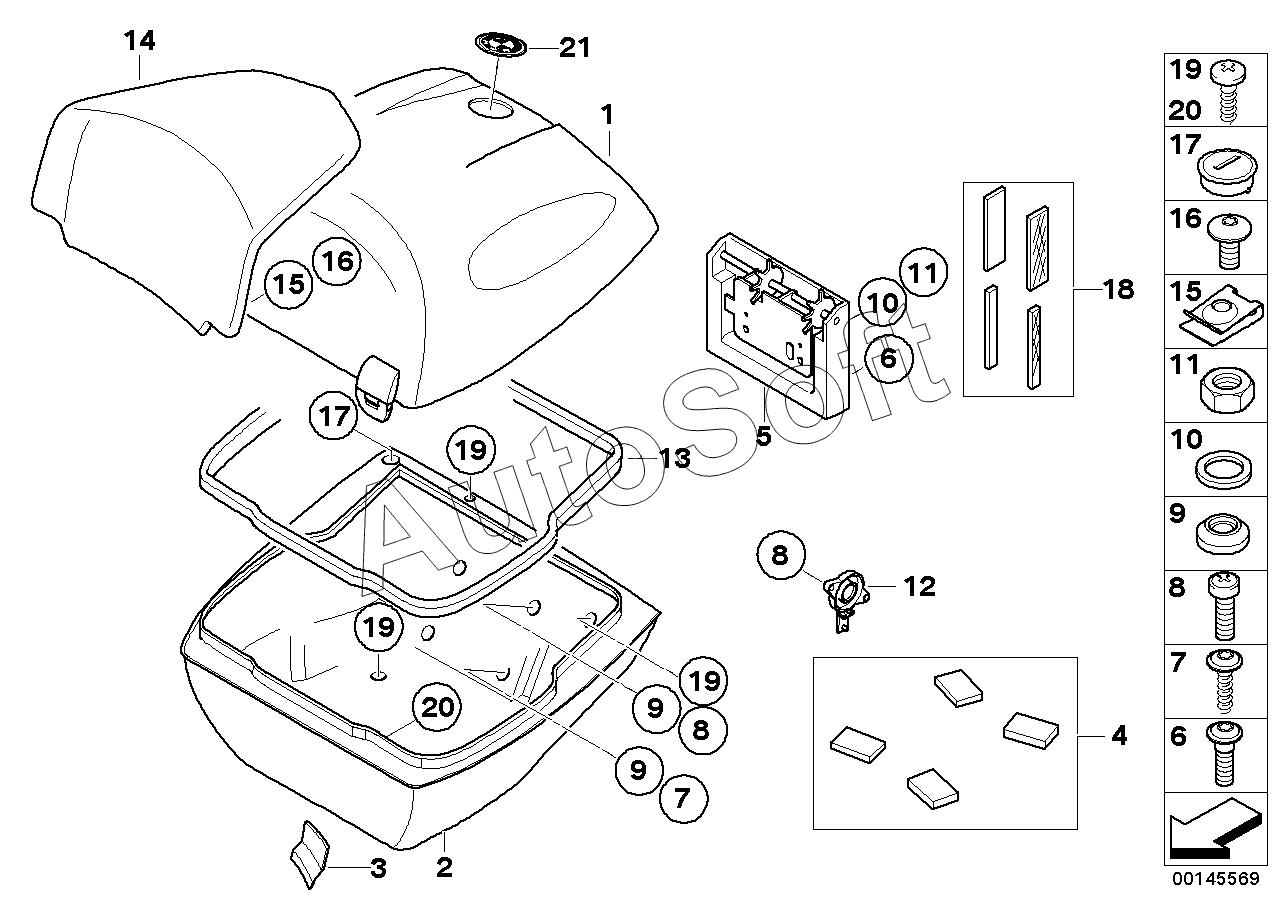

Каталог запасных частей к технике: BMW мото R 1200 RT 05 (0368,0388) K26(R900RT,R1200RT) (2004). Детали топкейса 49 л
1
1
2
3
4
5
6
6
7
7
8
8
8
9
9
9
10
10
11
11
12
13
14
15
15
16
16
17
17
18
19
19
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51 25 7 681 200 | 5***0 | Цилиндр замка по идент.номеру | |
| 1 | 7***9 | Крышка верхнего контейнера для багажа | |
| 1 | 7***4 | Крышка топкейса saphir-schwarz | |
| 2 | 7***9 | Нижняя часть верхнего контейнера | |
| 3 | 7***3 | Комплект резиновых накладок | |
| 4 | 7***6 | Резиновый буфер | |
| 5 | 7***7 | Ручка для переноски | |
| 6 | 4***7 | Винт со сферо-цилиндрической головкой | |
| 7 | 5***6 | Винт с плоск.гол.с прокладочной шайбой | |
| 8 | 5***4 | Винт со сферо-цилиндрической головкой | |
| 9 | 4***2 | Пластмассовая шайба | |
| 10 | 0***6 | Washer | |
| 11 | 0***5 | Гайка шестигранная | |
| 12 | 7***6 | Держатель крышки | |
| 13 | 7***5 | Уплотнительная прокладка | |
| 14 | 7***8 | Спинка сиденья | |
| 15 | 4***8 | Вставная гайка | |
| 16 | 0***2 | Винт со сфероцилиндрической головкой | |
| 17 | 4***3 | Заглушка | |
| 18 | 7***0 | Комплект наклеек Rot | |
| 19 | 4***1 | Винт со сферо-цилиндрической головкой | |
| 20 | 0***5 | Винт со сферо-цил.с буртиком | |
| 21 | 5***4 | Эмблема |
