Каталог запасных частей к технике: BMW мото R 1200 ST (0328,0338) K28(R1200ST) (2004). Чемодан нижняя часть
1
1
1
1
2
2
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
8
8
9
9
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
12
12
12
12
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
21
22
21
23
22
23
23
23

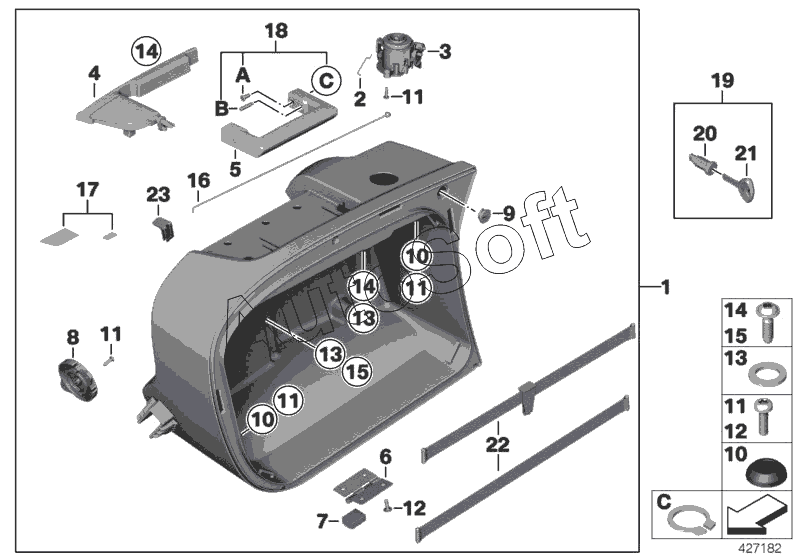

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51 25 7 681 200 | 5***0 | Цилиндр замка по идент.номеру | |
| 51 25 7 688 841 | 5***1 | К-т цилиндра замка чемодана | |
| 81 22 9 407 143 | 8***3 | Клей быстрого действия | |
| 1 | 4***7 | Пол багажника Л | |
| 1 | 4***8 | Пол багажника П | |
| 2 | 4***1 | Рычажный механизм ручки для переноски | |
| 3 | 4***8 | Замок | |
| 3 | 4***1 | Замок левый | |
| 3 | 4***2 | Замок правый | |
| 4 | 7***3 | Крышка Л | |
| 4 | 7***4 | Крышка П | |
| 5 | 4***5 | Ручка для переноски Л | |
| 5 | 7***6 | Ручка для переноски П | |
| 6 | 4***0 | Петля | |
| 7 | 4***3 | Буфер | |
| 8 | 4***5 | Держатель крышки Л | |
| 8 | 7***6 | Держатель крышки П | |
| 9 | 4***3 | Заглушка | |
| 10 | 4***2 | Пластмассовая шайба | |
| 11 | 5***4 | Винт со сферо-цилиндрической головкой | |
| 12 | 0***2 | Винт со сфероцилиндрической головкой | |
| 13 | 4***6 | Уплотнительная шайба | |
| 14 | 4***7 | Винт со сферо-цилиндрической головкой | |
| 15 | 4***8 | Винт со сферо-цилиндрической головкой | |
| 16 | 4***6 | Рычажный механизм заслонки | |
| 17 | 7***5 | Предупреждающая наклейка Л | |
| 17 | 7***6 | Предупреждающая наклейка П | |
| 18 | 7***2 | Элемент крепления ручки для переноски | |
| 19 | 5***1 | К-т цилиндра замка чемодана | |
| 20 | 5***2 | Цилиндр замка по коду | |
| 21 | 5***2 | Автомобильный ключ (код) | |
| 22 | 4***4 | Резиновый стяжной хомут | |
| 23 | 4***7 | Уголок | |
| 23 | 4***2 | К-т зажимов с консолью |
