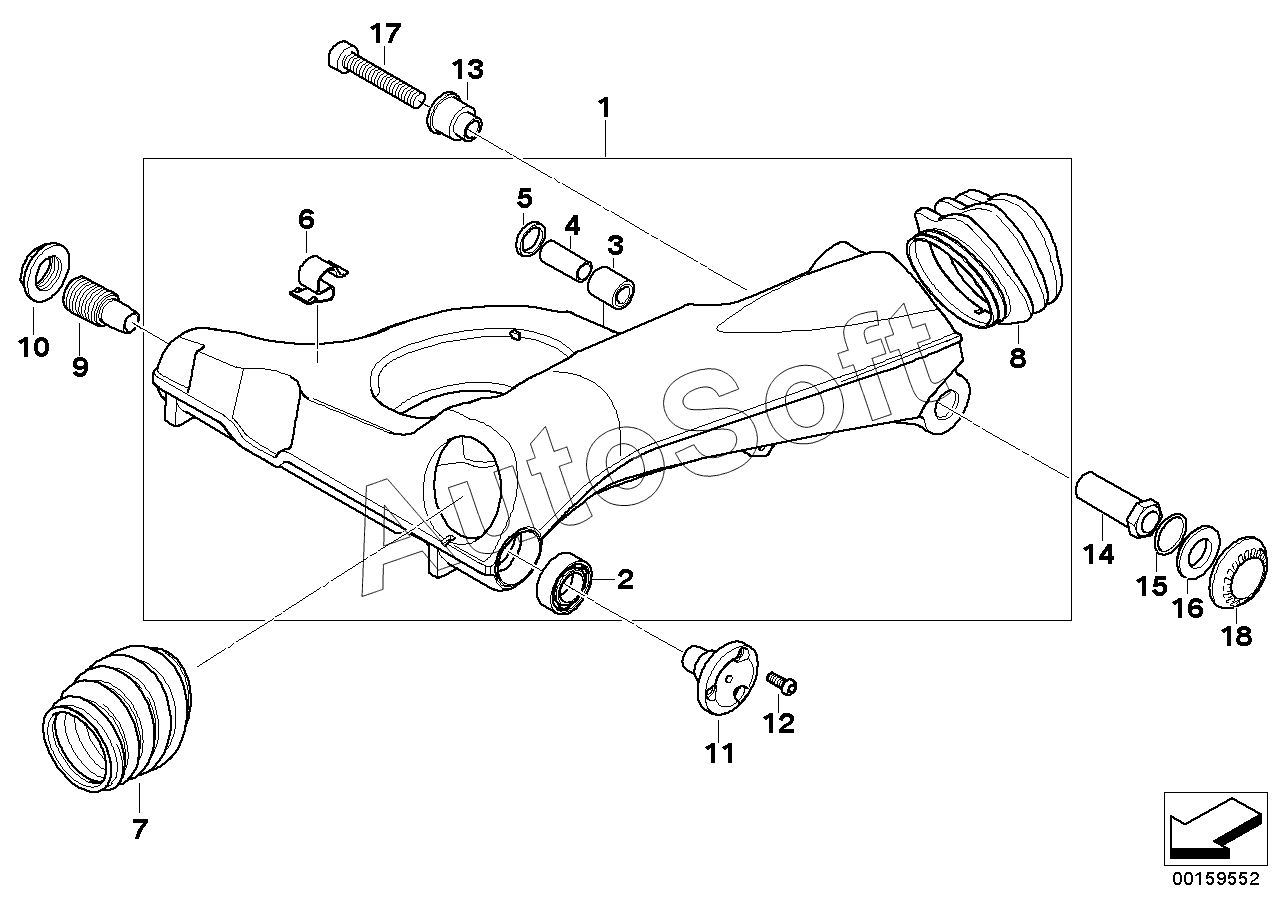

Каталог запасных частей к технике: BMW мото K 1200 S (0581,0591) K40(K1200S,K1300S) (2004). Качающийся рычаг заднего колеса
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Качающийся рычаг заднего колеса Silber | |
| 1 | 3***9 | Качающийся рычаг заднего колеса Schwarz | |
| 2 | 3***9 | Конический роликовый подшипник | |
| 3 | 4***6 | Игольчатый подшипник | |
| 4 | 3***7 | Втулка шарнира | |
| 5 | 3***7 | Сальник | |
| 5 | 3***4 | Сальник | |
| 6 | 3***1 | Зажим | |
| 7 | 3***5 | Гофрированный кожух | |
| 8 | 3***7 | Гофрированный кожух | |
| 9 | 3***0 | Цапфа шарнира | |
| 10 | 3***1 | Гайка с буртиком | |
| 11 | 3***8 | Цапфа шарнира | |
| 12 | 0***4 | Винт со сферо-цилиндрической головкой | |
| 13 | 3***8 | Цапфа шарнира | |
| 14 | 3***9 | Цапфа шарнира | |
| 15 | 0***3 | Кольцо круглого сечения | |
| 16 | 3***7 | Распорное кольцо | |
| 17 | 0***8 | Винт ISA | |
| 18 | 3***1 | Защитный колпак |
