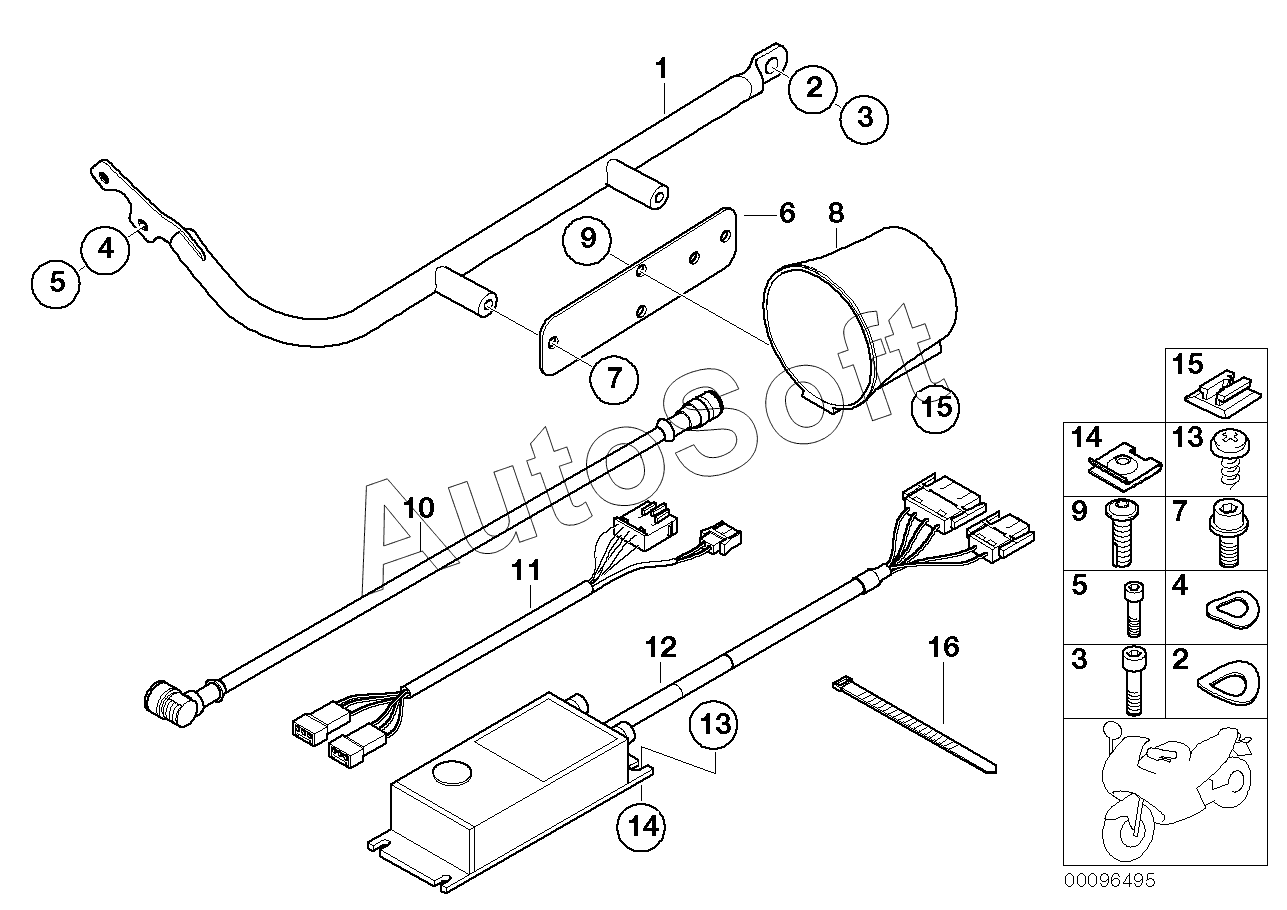

Каталог запасных частей к технике: BMW мото K 1200 RS 01 (0547,0557) K41(K1200GT,K1200RS) (2001). Сирена/система тональных сигналов
1
1
2
2
3
3
4
4
5
5
5
5
5
5
6
7
7
8
9
9
10
11
11
11
11
12
12
13
13
14
14
15
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***7 | Держатель динамика Л | |
| 1 | 6***2 | Держатель динамика П | |
| 2 | 0***5 | Упругая шайба | |
| 3 | 0***4 | Винт ISA | |
| 4 | 0***9 | Упругая шайба | |
| 5 | 0***0 | Винт ISA | |
| 5 | 0***0 | Винт ISA | |
| 5 | 0***0 | Винт ISA | |
| 6 | 6***6 | Держатель динамика | |
| 7 | 0***9 | Болт Torx с шайбой | |
| 8 | 6***2 | Динамик с предрупорной камерой | |
| 9 | 0***1 | Винт со сферо-цилиндрической головкой | |
| 10 | 6***5 | Кабель динамика с предрупорной камерой | |
| 11 | 6***6 | Промежуточный провод сист.тон.сигналов | |
| 11 | 6***8 | Промежуточный провод сирены | |
| 11 | 6***4 | Промежуточный провод сист.тон.сигналов | |
| 11 | 6***5 | Промежуточный провод сирены | |
| 12 | 6***3 | ЭБУ системы тональных сигналов | |
| 12 | 6***7 | ЭБУ сирены | |
| 13 | 0***2 | Винт самонарезающий со сферич.головкой | |
| 14 | 0***5 | Листовая гайка | |
| 15 | 6***8 | Кронштейн разъема schwarz | |
| 15 | 6***1 | Кронштейн разъема grau | |
| 16 | 6***9 | Бандаж |
