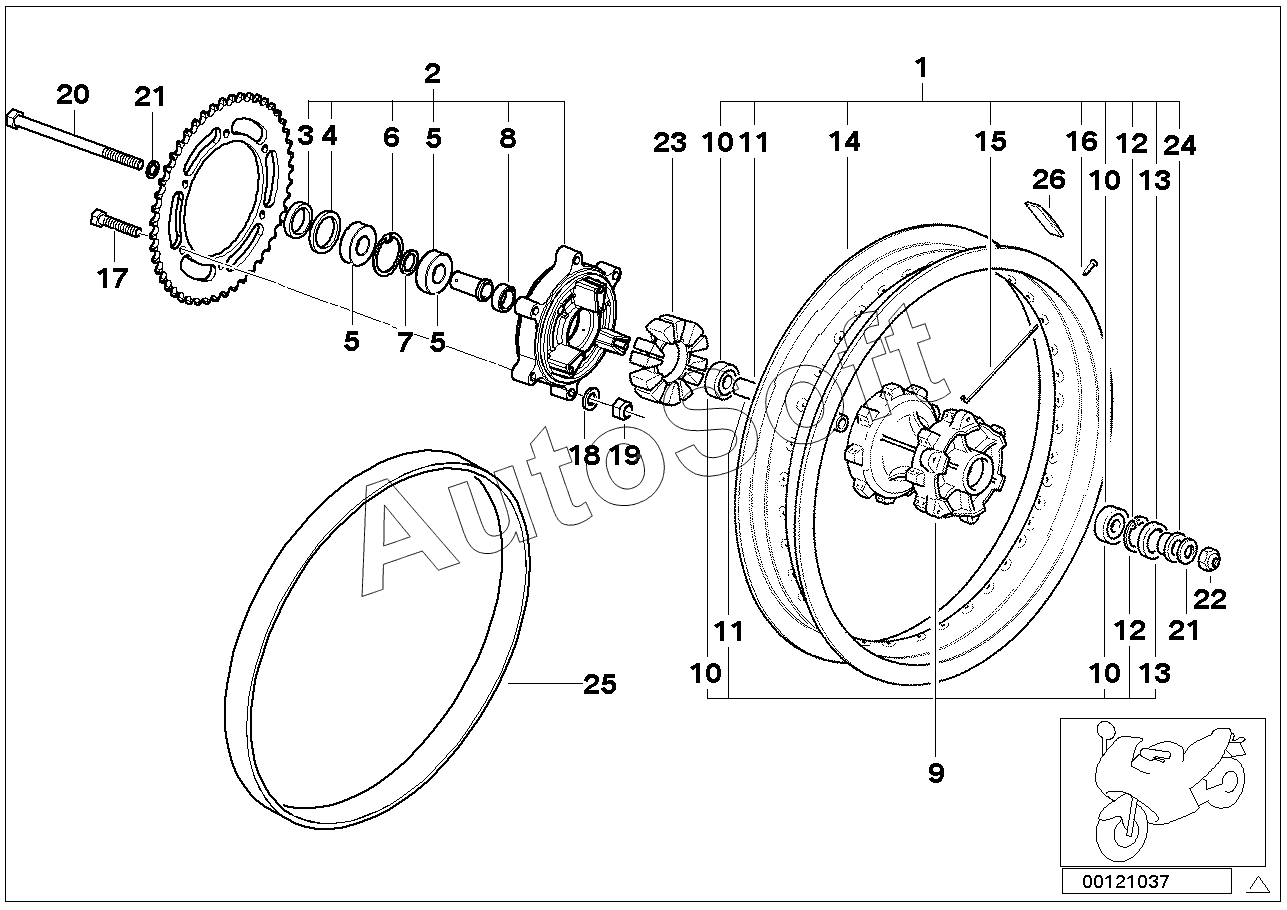

Каталог запасных частей к технике: BMW мото F 650 GS 04 (0175,0185) R13(F650GS,GSDakar) (2003). Колесо со спицами Зд
1
1
2
3
4
5
5
5
6
7
8
9
10
10
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Заднее колесо | |
| 1 | 3***8 | Заднее колесо | |
| 2 | 3***3 | Основание звездочки | |
| 3 | 2***3 | Распорная втулка Наруж | |
| 4 | 3***4 | Сальник | |
| 5 | 3***0 | Радиальный шарикоподшипник | |
| 6 | 0***8 | Стопорное кольцо | |
| 7 | 2***3 | Упорная шайба | |
| 8 | 2***2 | Распорная втулка Внутр | |
| 9 | 3***4 | Задняя ступица колеса с подшипниками | |
| 10 | 3***4 | Радиальный шарикоподшипник | |
| 11 | 3***9 | Распорная втулка Внутр | |
| 12 | 0***2 | Стопорное кольцо | |
| 13 | 3***4 | Сальник | |
| 14 | 3***6 | Диск Зд | |
| 15 | 3***7 | Спица Зд | |
| 16 | 3***8 | Ниппель | |
| 17 | 0***9 | Болт с шестигранной головкой | |
| 18 | 0***9 | Прокладочная шайба | |
| 19 | 0***2 | Гайка шестигранная самоконтрящаяся | |
| 20 | 3***7 | Съемная ось Зд | |
| 21 | 3***0 | Прокладочная шайба | |
| 22 | 0***4 | Гайка шестигранная | |
| 23 | 2***9 | Амортизатор | |
| 24 | 3***4 | Распорная втулка Наруж | |
| 25 | 6***9 | Лента на тканой основе | |
| 26 | 3***5 | Цинковый противовес с клеящейся пленкой | |
| 26 | 3***6 | Цинковый противовес с клеящейся пленкой | |
| 26 | 3***7 | Цинковый противовес с клеящейся пленкой | |
| 26 | 3***8 | Цинковый противовес с клеящейся пленкой | |
| 26 | 3***9 | Цинковый противовес с клеящейся пленкой | |
| 26 | 3***0 | Цинковый противовес с клеящейся пленкой |
