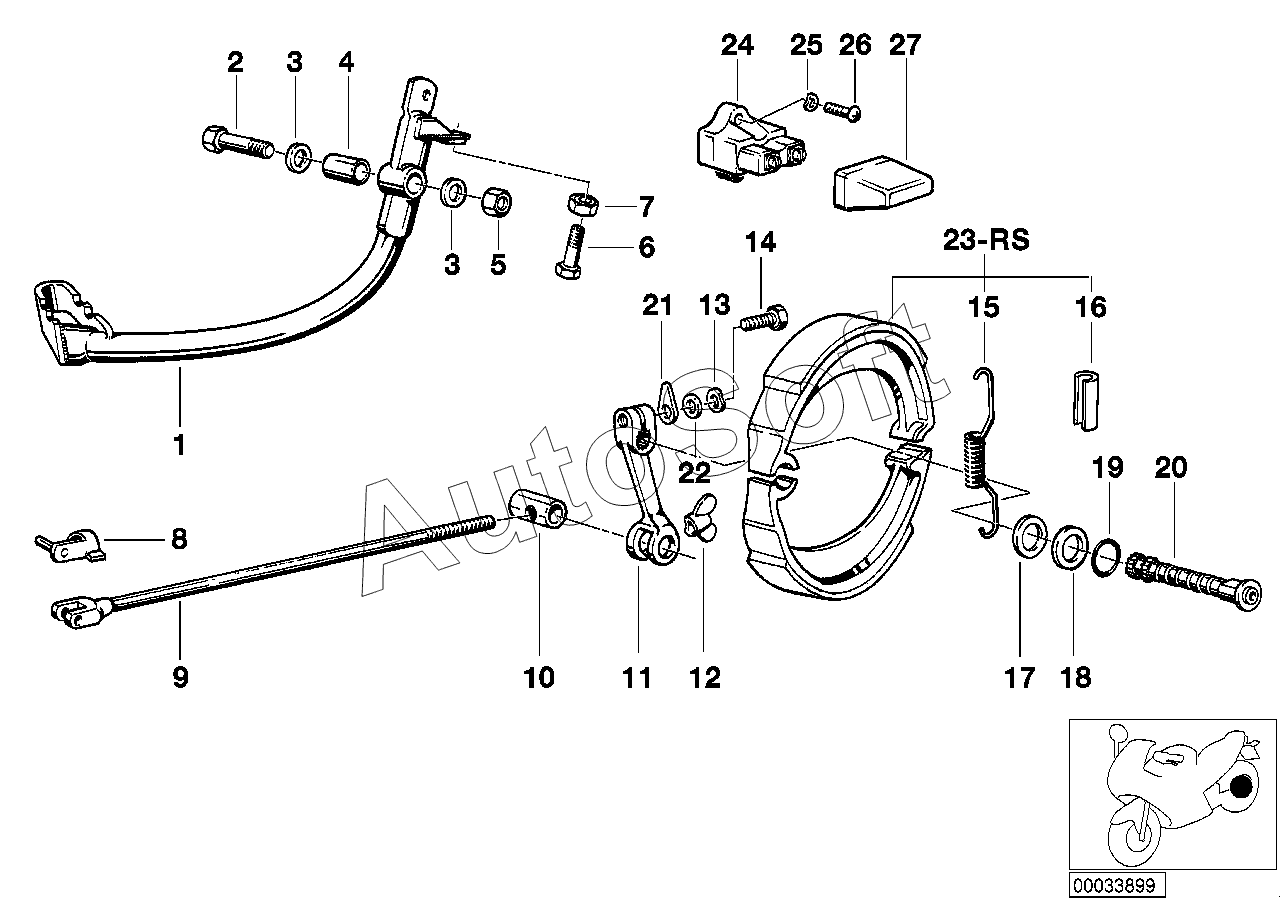

Каталог запасных частей к технике: BMW мото R 65 GS R65GS,R80G/S,R80ST(80-92) (1987). Тормозной механизм заднего колеса
1
2
3
3
4
5
5
5
5
6
6
7
8
9
10
11
12
13
13
15
16
17
18
19
19
20
21
22
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Рычаг управления тормозным приводом | |
| 2 | 0***3 | Болт с шестигранной головкой | |
| 3 | 0***9 | Прокладочная шайба | |
| 4 | 3***6 | Втулка | |
| 5 | 0***2 | Гайка шестигранная самоконтрящаяся | |
| 5 | 0***2 | Гайка шестигранная самоконтрящаяся | |
| 5 | 0***5 | Гайка шестигранная самоконтрящаяся | |
| 5 | 0***5 | Гайка шестигранная самоконтрящаяся | |
| 6 | 0***6 | Болт с шестигранной головкой | |
| 6 | 0***1 | Болт с шестигранной головкой | |
| 7 | 0***3 | Гайка шестигранная | |
| 8 | 0***1 | Штифт | |
| 9 | 3***9 | Тяга | |
| 10 | 3***1 | Штифт | |
| 11 | 3***8 | Рычаг управления тормозным приводом | |
| 12 | 3***7 | Барашковая гайка | |
| 13 | 0***6 | Упругая шайба | |
| 13 | 0***9 | Упругая шайба | |
| 15 | 3***1 | Пружина растяжения | |
| 16 | 3***2 | Амортизатор | |
| 17 | 3***0 | Уплотнительное кольцо | |
| 18 | 3***7 | Прокладочная шайба | |
| 19 | 0***8 | Кольцо круглого сечения | |
| 19 | 3***5 | Уплотнительное кольцо | |
| 20 | 3***4 | Разжимной кулак колесн.тормоз.механизма | |
| 21 | 3***6 | Лапка | |
| 22 | 0***2 | Прокладочная шайба | |
| 22 | 0***8 | Прокладочная шайба | |
| 22 | 0***4 | Прокладочная шайба | |
| 23 | 3***3 | Ремкомплект тормозной колодки безасбест. | |
| 24 | 6***4 | Выключатель стоп-сигналов | |
| 25 | 0***3 | Упругая шайба | |
| 26 | 0***4 | Винт самонарезающий со сферич.головкой | |
| 27 | 6***9 | Колпачок |
