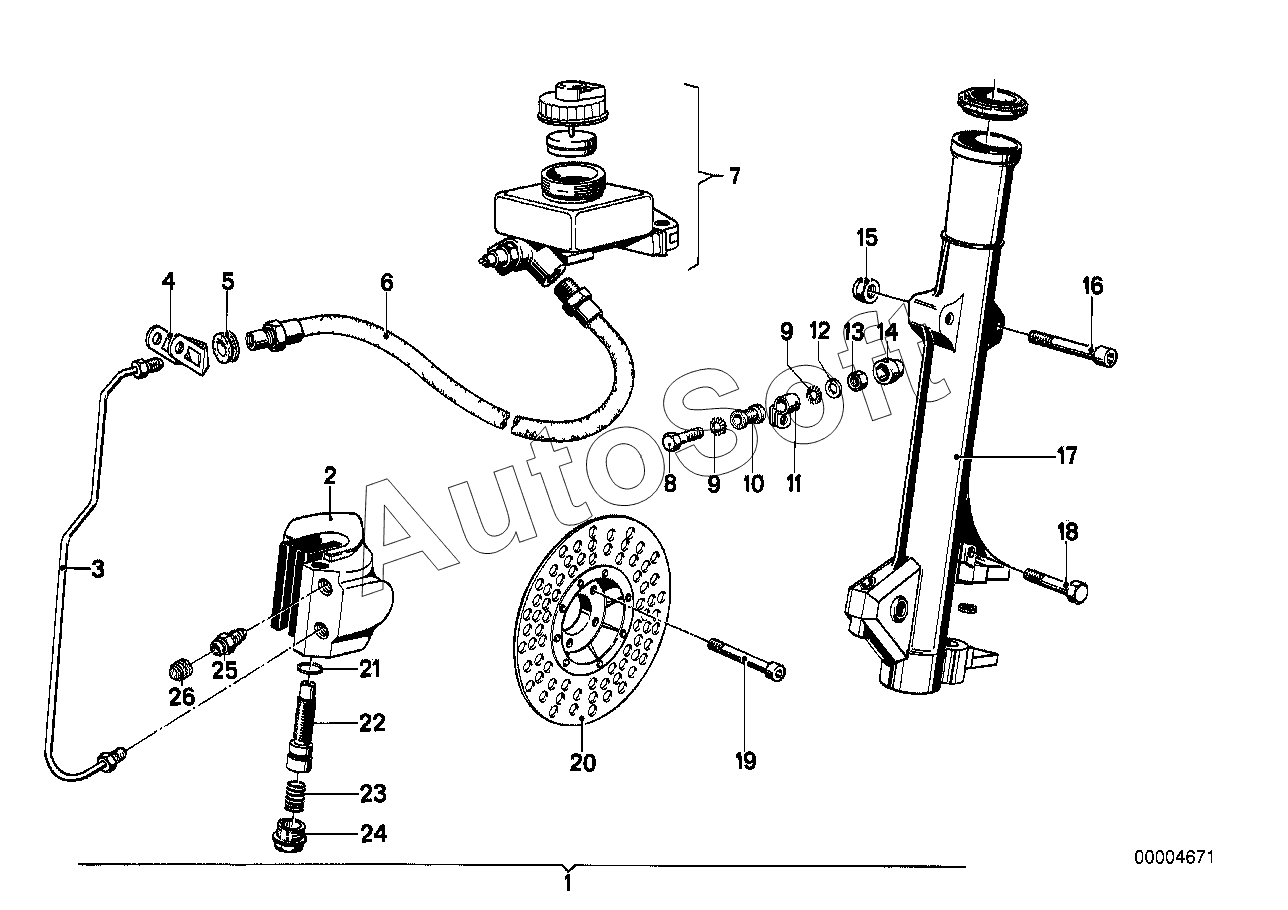

Каталог запасных частей к технике: BMW мото R 80, R 80 /7 R60,R75,R80,/7,RT(76-85) (1977). Комплект дооснащ.двухдиск.торм.механизма
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 3***3 | Суппорт тормозного механизма | |
| 3 | 3***6 | Трубопровод тормозного привода П | |
| 4 | 3***5 | Держатель шланга | |
| 5 | 3***9 | Наконечник | |
| 6 | 3***9 | Тормозной шланг | |
| 7 | 3***9 | Главный тормозной цилиндр | |
| 8 | 0***0 | Болт с шестигранной головкой | |
| 8 | 0***9 | Болт с шестигранной головкой | |
| 9 | 0***1 | Зубчатая шайба | |
| 10 | 3***9 | Наконечник | |
| 11 | 3***8 | Держатель шланга | |
| 12 | 0***9 | Прокладочная шайба | |
| 13 | 0***6 | Гайка шестигранная | |
| 14 | 4***5 | Защитный колпачок | |
| 15 | 0***5 | Гайка шестигранная самоконтрящаяся | |
| 16 | 0***5 | Болт с цилиндрической головкой | |
| 16 | 0***4 | Винт ISA | |
| 17 | 3***1 | Направляющая труба П | |
| 18 | 0***3 | Болт с шестигранной головкой | |
| 19 | 0***1 | Болт с цилиндрической головкой | |
| 19 | 0***3 | Винт ISA | |
| 20 | 3***6 | Тормозной диск | |
| 21 | 3***9 | Кольцо круглого сечения | |
| 22 | 3***2 | Болт крышки подшипника | |
| 23 | 3***8 | Пружина сжатия | |
| 24 | 3***6 | Резьбовая пробка | |
| 25 | 3***4 | Винт для удаления воздуха | |
| 26 | 3***5 | Пылезащитный колпачок |
