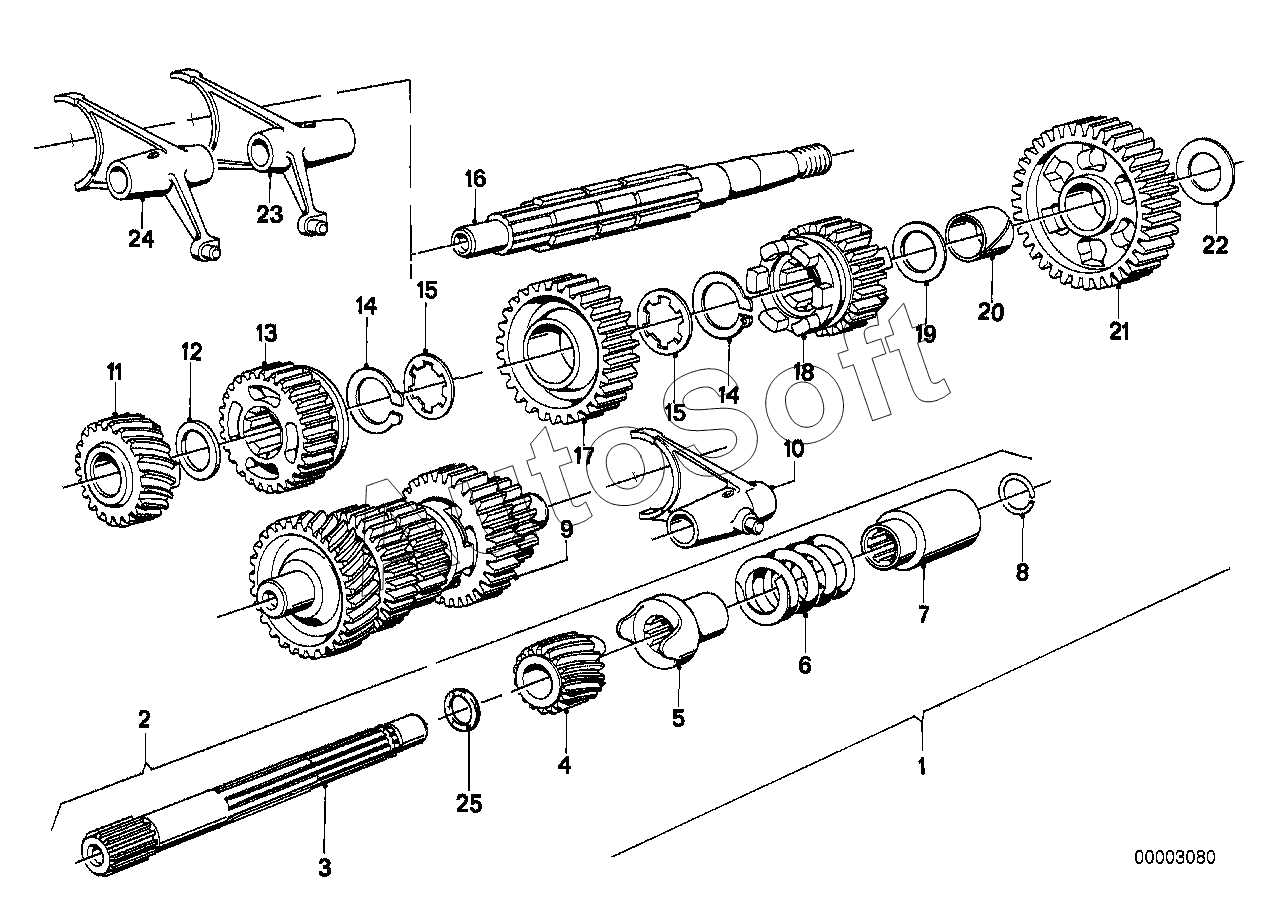

Каталог запасных частей к технике: BMW мото R 80, R 80 /7 R60,R75,R80,/7,RT(76-85) (1978). Детали 5-ступенч.спортивной КПП
1
1
2
2
3
3
4
4
5
6
8
9
10
11
11
12
13
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07 11 9 934 100 | 0***0 | Стопорное кольцо | |
| 23 12 1 338 795 | 2***5 | Радиальный шарикоподшипник | |
| 23 22 1 242 991 | 2***1 | Шестерня | |
| 23 22 1 242 992 | 2***2 | Шестерня V передачи | |
| 1 | 2***6 | Комплект дооснащения коробки передач | |
| 1 | 2***8 | Комплект дооснащения коробки передач | |
| 2 | 2***6 | Входной вал | |
| 2 | 2***1 | Входной вал | |
| 3 | 2***6 | Входной вал | |
| 3 | 2***5 | Входной вал | |
| 4 | 2***9 | Шестерня | |
| 4 | 2***1 | Шестерня | |
| 5 | 2***5 | Упорный диск | |
| 6 | 2***3 | Пружина сжатия | |
| 8 | 2***6 | Пружинное стопорное кольцо | |
| 9 | 2***4 | Промежуточный вал | |
| 10 | 2***7 | Вилка переключения III и IV передачи | |
| 11 | 2***9 | Шестерня V передачи | |
| 11 | 2***2 | Шестерня V передачи | |
| 12 | 2***6 | Прокладочная шайба | |
| 13 | 2***7 | Шестерня III передачи | |
| 14 | 0***0 | Стопорное кольцо | |
| 14 | 0***6 | Стопорное кольцо | |
| 15 | 2***3 | Прокладочная шайба | |
| 16 | 2***3 | Выходной вал | |
| 17 | 2***7 | Шестерня II передачи | |
| 18 | 2***3 | Шестерня IV передачи | |
| 19 | 2***9 | Прокладочная шайба | |
| 20 | 2***9 | Втулка | |
| 21 | 2***3 | Gear wheel 1st gear | |
| 22 | 2***0 | Прокладочная шайба | |
| 23 | 2***9 | Вилка переключения V передачи | |
| 24 | 2***5 | Вилка переключения I и II передачи | |
| 25 | 2***0 | Сальник | |
| 25 | 2***2 | Сальник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
