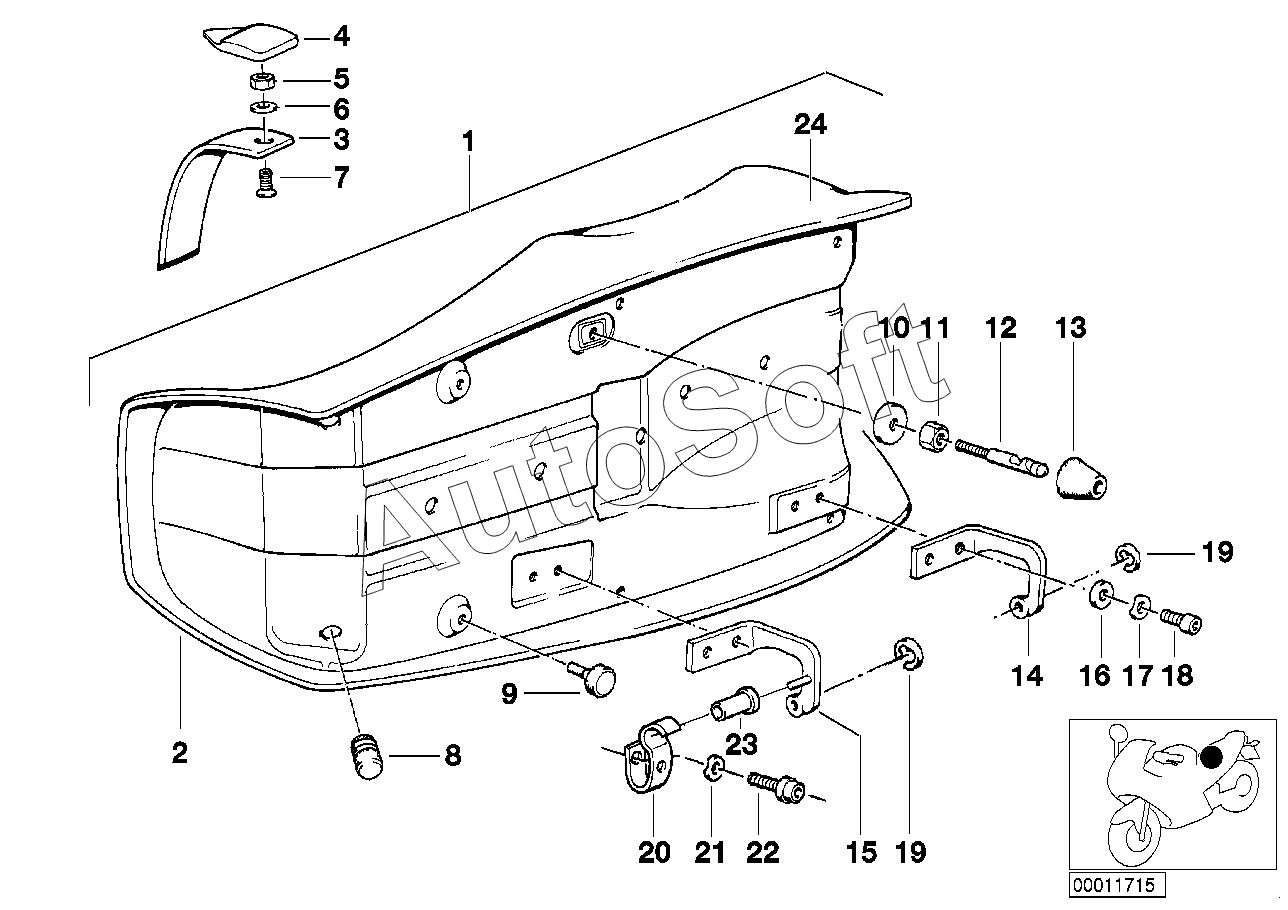

Каталог запасных частей к технике: BMW мото R 100 RS R100RS,R100RT(87-95) (1986). Сиденье
1
1
3
4
5
5
5
6
6
7
8
9
11
11
12
13
15
16
16
17
17
18
18
19
19
20
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07 11 9 904 303 | 0***3 | Болт с цилиндрической головкой | |
| 07 11 9 932 098 | 0***8 | Упругая шайба | |
| 1 | 5***8 | Сиденье | |
| 1 | 5***1 | Сиденье низкое | |
| 3 | 5***8 | Удерживающий ремень | |
| 4 | 5***7 | Колпачок | |
| 5 | 0***1 | Гайка шестигранная самоконтрящаяся | |
| 5 | 0***6 | Гайка шестигранная | |
| 5 | 0***7 | Гайка шестигранная | |
| 6 | 0***1 | Прокладочная шайба | |
| 6 | 0***5 | Прокладочная шайба | |
| 7 | 0***0 | Винт с потайной головкой | |
| 8 | 5***7 | Упорный буфер | |
| 9 | 5***9 | Резиновая опора | |
| 11 | 0***8 | Гайка шестигранная | |
| 11 | 0***7 | Гайка шестигранная | |
| 12 | 5***5 | Штифт | |
| 13 | 5***6 | Буфер | |
| 15 | 5***5 | Петля | |
| 16 | 0***1 | Прокладочная шайба | |
| 16 | 0***5 | Прокладочная шайба | |
| 17 | 0***6 | Упругая шайба | |
| 17 | 0***9 | Упругая шайба | |
| 18 | 0***8 | Болт с цилиндрической головкой | |
| 18 | 0***6 | Винт ISA | |
| 19 | 0***8 | Стопорное кольцо | |
| 20 | 5***4 | Упор | |
| 21 | 0***8 | Упругая шайба | |
| 22 | 0***3 | Болт с цилиндрической головкой | |
| 22 | 1***6 | Болт с цилиндрической головкой | |
| 23 | 6***6 | Втулка | |
| 24 | 5***3 | Обивка подушки иск. кожа Schwarz | |
| 24 | 5***5 | Обивка подушки низкое исполнение |
