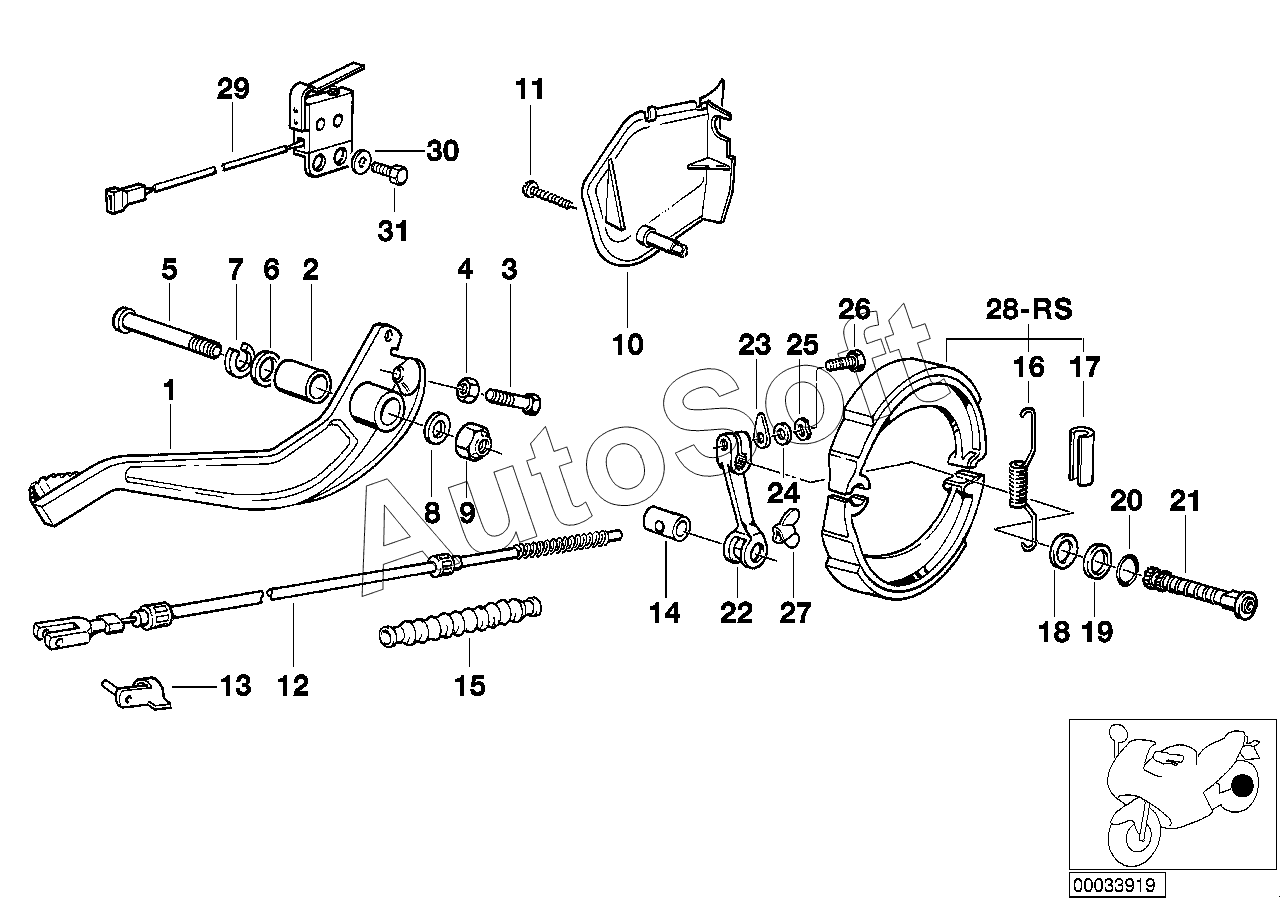

Каталог запасных частей к технике: BMW мото R 80 GS PD R80GS,R100GS,PD(87-90) (1990). Тормозной механизм заднего колеса
1
2
3
3
4
5
6
7
7
8
9
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
27
28
29
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Рычаг управления тормозным приводом | |
| 2 | 4***9 | Втулка | |
| 3 | 0***7 | Болт с шестигранной головкой | |
| 3 | 0***6 | Болт с шестигранной головкой | |
| 4 | 0***4 | Гайка шестигранная | |
| 5 | 3***2 | Болт крышки подшипника | |
| 6 | 0***2 | Распорная шайба | |
| 7 | 0***8 | Стопорное кольцо | |
| 7 | 0***2 | Стопорное кольцо | |
| 8 | 1***2 | Прокладочная шайба | |
| 9 | 0***5 | Гайка шестигранная | |
| 9 | 0***9 | Гайка шестигранная | |
| 9 | 0***8 | Гайка шестигранная самоконтрящаяся | |
| 10 | 3***7 | Брызговик | |
| 11 | 0***9 | Самонарезающий винт | |
| 11 | 0***0 | Винт самонарезающий со сферич.головкой | |
| 12 | 3***8 | Приводной трос | |
| 13 | 0***1 | Штифт | |
| 14 | 3***1 | Штифт | |
| 15 | 3***2 | Манжета | |
| 16 | 3***7 | Пружина растяжения | |
| 17 | 3***8 | Амортизатор | |
| 18 | 3***0 | Уплотнительное кольцо | |
| 19 | 3***7 | Прокладочная шайба | |
| 20 | 3***5 | Уплотнительное кольцо | |
| 21 | 3***7 | Разжимной кулак колесн.тормоз.механизма | |
| 22 | 3***8 | Рычаг управления тормозным приводом | |
| 23 | 3***5 | Лапка | |
| 24 | 0***6 | Прокладочная шайба | |
| 24 | 0***9 | Прокладочная шайба | |
| 25 | 0***6 | Упругая шайба | |
| 25 | 0***9 | Упругая шайба | |
| 27 | 3***7 | Барашковая гайка | |
| 28 | 3***9 | Ремкомплект тормозной колодки безасбест. | |
| 29 | 6***7 | Выключатель стоп-сигналов ножн.тормоза | |
| 30 | 0***6 | Washer | |
| 30 | 0***9 | Прокладочная шайба | |
| 30 | 0***9 | Прокладочная шайба | |
| 31 | 0***1 | Винт со сферо-цилиндрической головкой |
