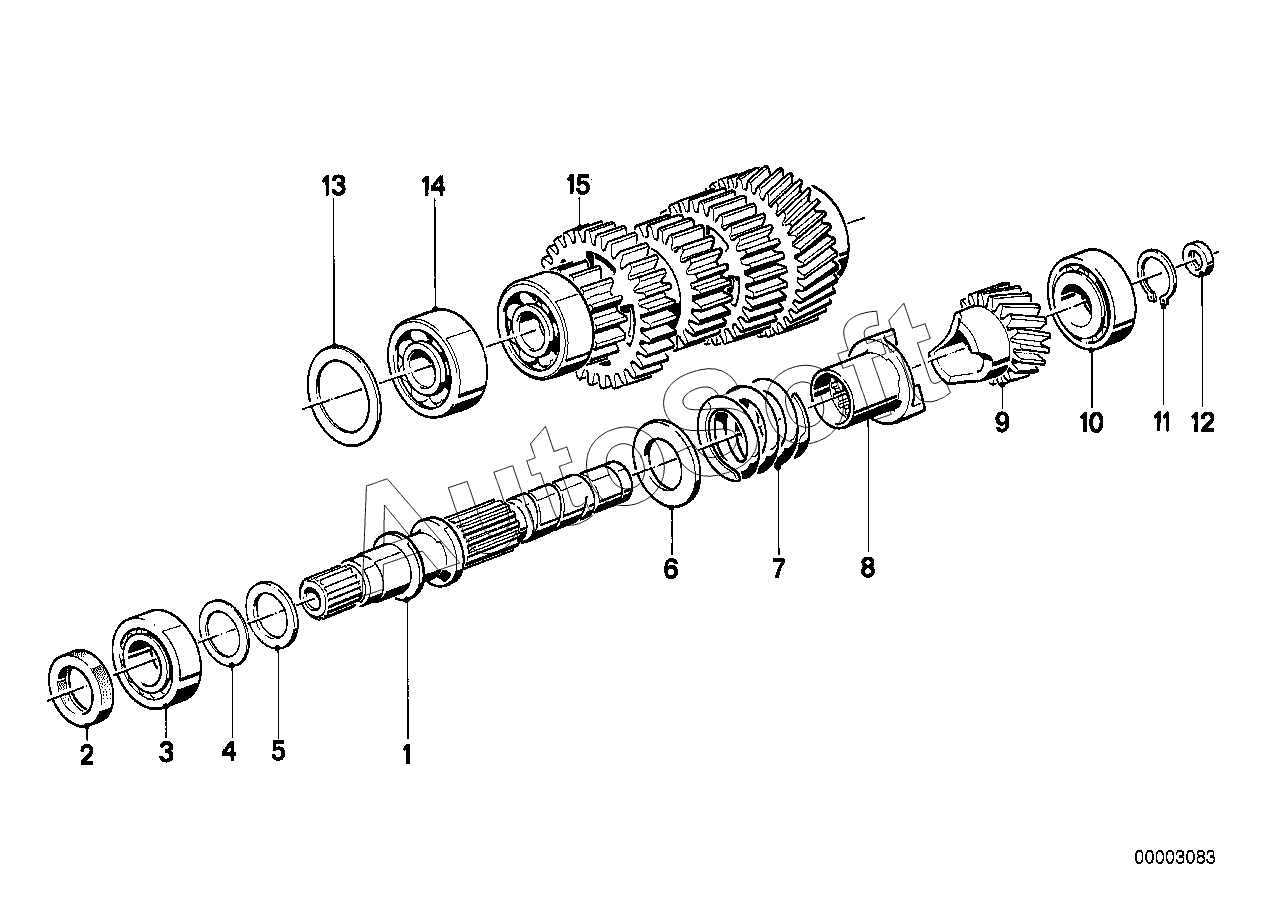

Каталог запасных частей к технике: BMW мото K 1100 LT (0526, 0536) K589(K1100RS,K1100LT) (1989). Входной вал 5-ступ. КПП
1
2
3
4
4
4
5
5
5
5
5
6
7
8
9
10
11
12
13
13
13
13
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Входной вал | |
| 2 | 2***0 | Сальник | |
| 3 | 2***4 | Конический роликовый подшипник | |
| 4 | 2***1 | Распорная шайба | |
| 4 | 2***2 | Распорная шайба | |
| 4 | 2***3 | Распорная шайба | |
| 5 | 2***7 | Распорная шайба | |
| 5 | 2***8 | Распорная шайба | |
| 5 | 2***9 | Распорная шайба | |
| 5 | 2***0 | Распорная шайба | |
| 5 | 2***1 | Распорная шайба | |
| 6 | 2***6 | Прокладочная шайба | |
| 7 | 2***7 | Пружина сжатия | |
| 8 | 2***8 | Упорный диск | |
| 9 | 2***9 | Шестерня | |
| 10 | 2***0 | Конический роликовый подшипник | |
| 11 | 2***7 | Стопорное кольцо | |
| 12 | 2***1 | Сальник | |
| 13 | 2***1 | Распорная шайба | |
| 13 | 2***2 | Распорная шайба | |
| 13 | 2***3 | Распорная шайба | |
| 13 | 2***8 | Распорная шайба | |
| 13 | 2***9 | Распорная шайба | |
| 13 | 2***0 | Распорная шайба | |
| 14 | 2***3 | Радиальный шарикоподшипник | |
| 14 | 2***4 | Радиальный шарикоподшипник | |
| 15 | 2***8 | Промежуточный вал |
