Каталог запасных частей к технике: BMW мото K 1100 LT (0526, 0536) K589(K1100RS,K1100LT) (1989). Дуга защиты двигателя
1
2
2
2
3
3
3
4
4
5
5
5
5
5
5
6
7
8
8
8
9
9
9
9
9
9
10
10
11
11
11
11
11
12
13
14
14
17
18

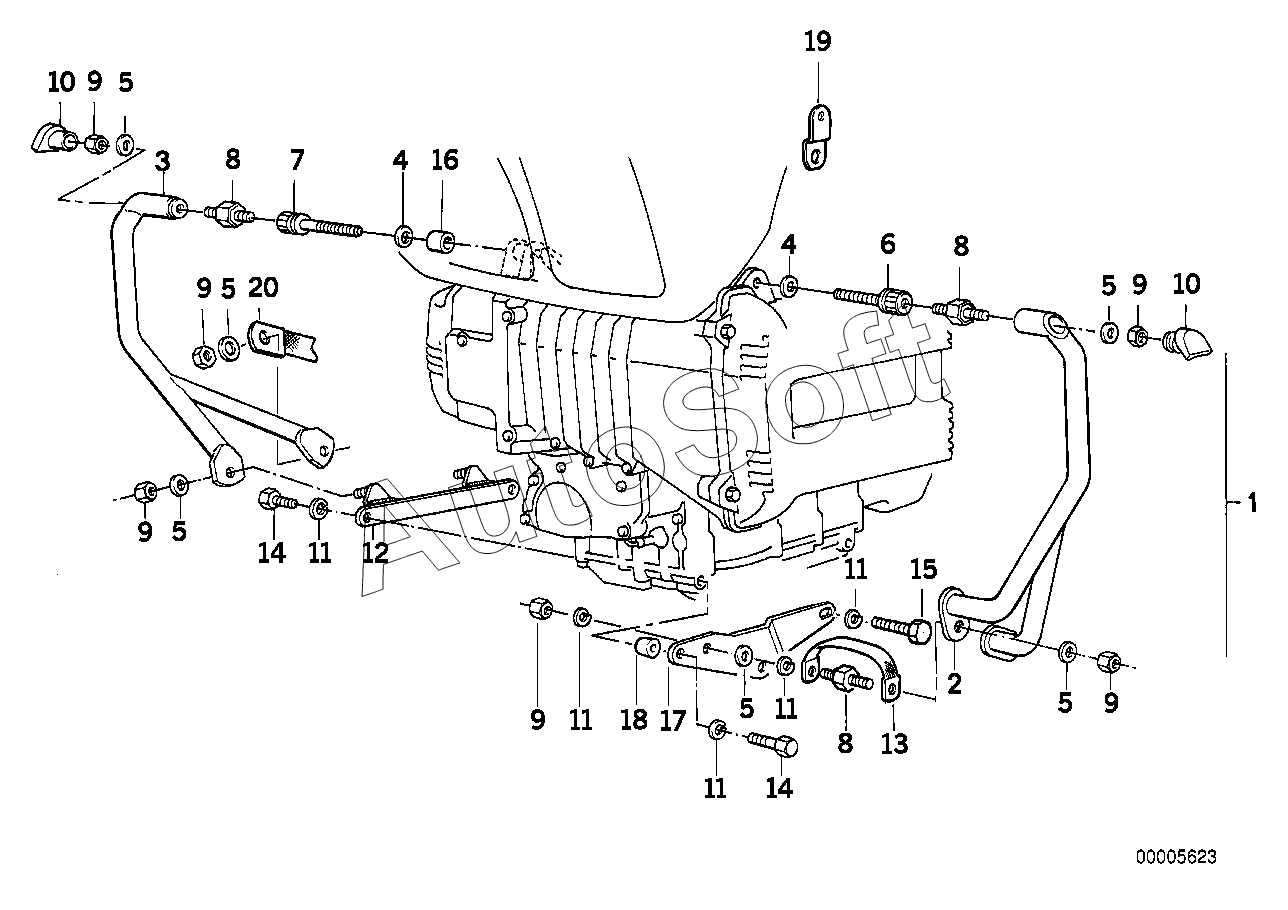

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Комплект защитных дуг двигателя | |
| 2 | 4***1 | Защитная дуга двигателя Л | |
| 2 | 4***7 | Защитная дуга двигателя Л | |
| 2 | 4***5 | Защитная дуга двигателя Л | |
| 3 | 4***6 | Защитная дуга цилиндров П | |
| 3 | 4***8 | Защитная дуга двигателя П | |
| 3 | 4***6 | Защитная дуга двигателя П | |
| 4 | 0***8 | Прокладочная шайба | |
| 5 | 0***9 | Прокладочная шайба | |
| 6 | 4***0 | Винт | |
| 7 | 4***9 | Винт | |
| 8 | 4***2 | Резинометаллический шарнир | |
| 9 | 0***2 | Гайка шестигранная самоконтрящаяся | |
| 10 | 4***1 | Колпачок | |
| 11 | 0***5 | Упругая шайба | |
| 12 | 4***8 | Резинометаллический шарнир | |
| 13 | 6***9 | Перемычка соединения с массой | |
| 14 | 0***0 | Болт с шестигранной головкой | |
| 17 | 4***8 | Крепежная пластина | |
| 18 | 4***1 | Распорная втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
