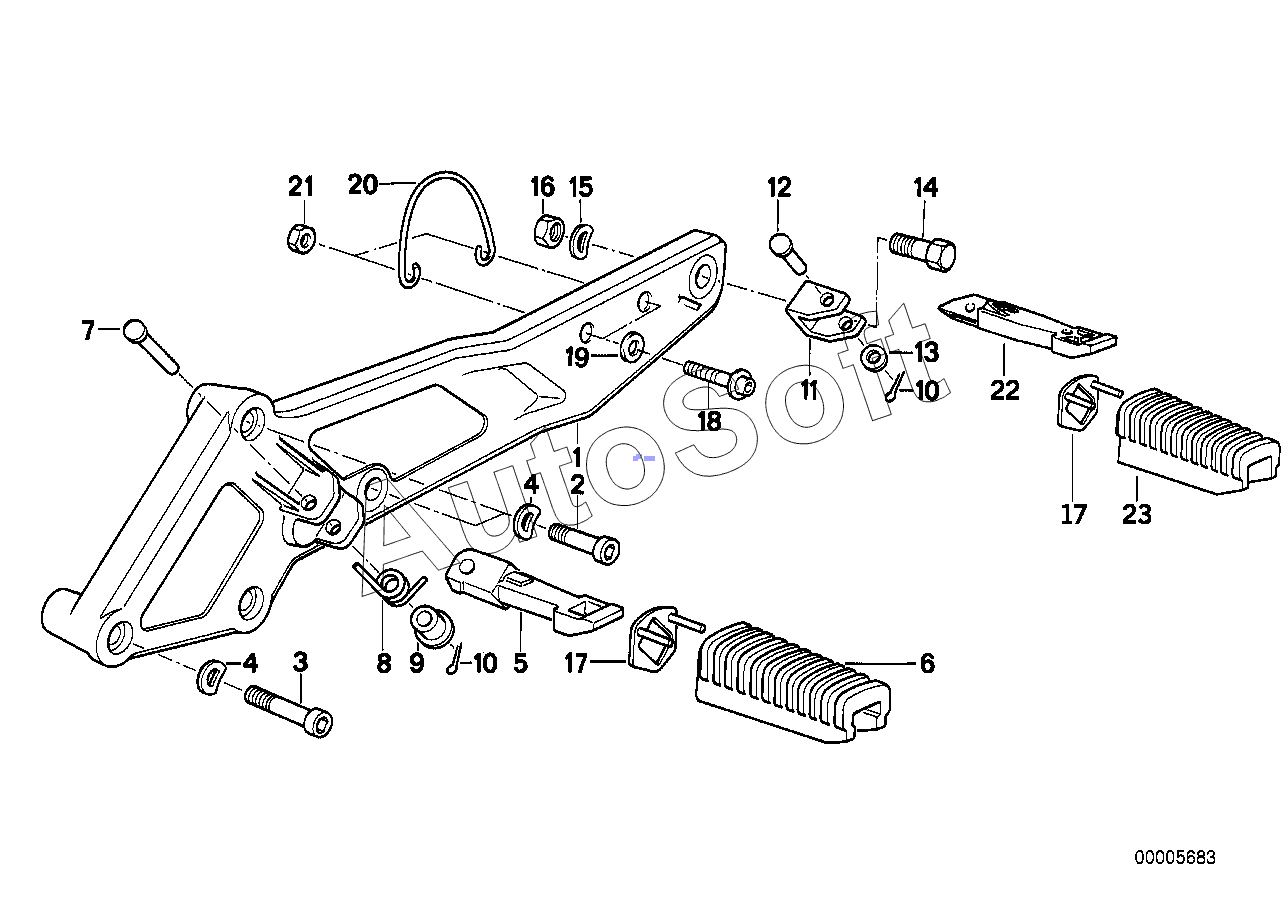

Каталог запасных частей к технике: BMW мото K 1100 LT (0526, 0536) K589(K1100RS,K1100LT) (1989). Планка упора для ног/упор для ног
1
1
2
4
4
5
5
6
7
8
8
9
10
10
11
12
13
14
15
15
16
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Пластина Л рифленая неокрашенная Schwarz | |
| 1 | 4***8 | Пластина П рифленая неокрашенная Schwarz | |
| 2 | 0***5 | Болт с цилиндрической головкой | |
| 4 | 0***5 | Упругая шайба | |
| 5 | 4***3 | Упор для ног Л | |
| 5 | 4***4 | Упор для ног П | |
| 6 | 4***7 | Соединительный патрубок | |
| 7 | 4***0 | Штифт | |
| 8 | 4***3 | Торсионная пружина Л | |
| 8 | 4***4 | Торсионная пружина П | |
| 9 | 4***2 | Втулка | |
| 10 | 0***0 | Шплинт | |
| 11 | 4***9 | Опорный кронштейн | |
| 12 | 4***1 | Штифт | |
| 13 | 0***9 | Прокладочная шайба | |
| 14 | 0***9 | Болт с цилиндрической головкой | |
| 15 | 0***3 | Упругая шайба | |
| 15 | 0***2 | Упругая шайба | |
| 16 | 0***9 | Гайка шестигранная | |
| 22 | 4***3 | Упор для ног Л Зд | |
| 22 | 4***4 | Упор для ног П Зд | |
| 23 | 4***1 | Резиновый элемент упора для ног |
