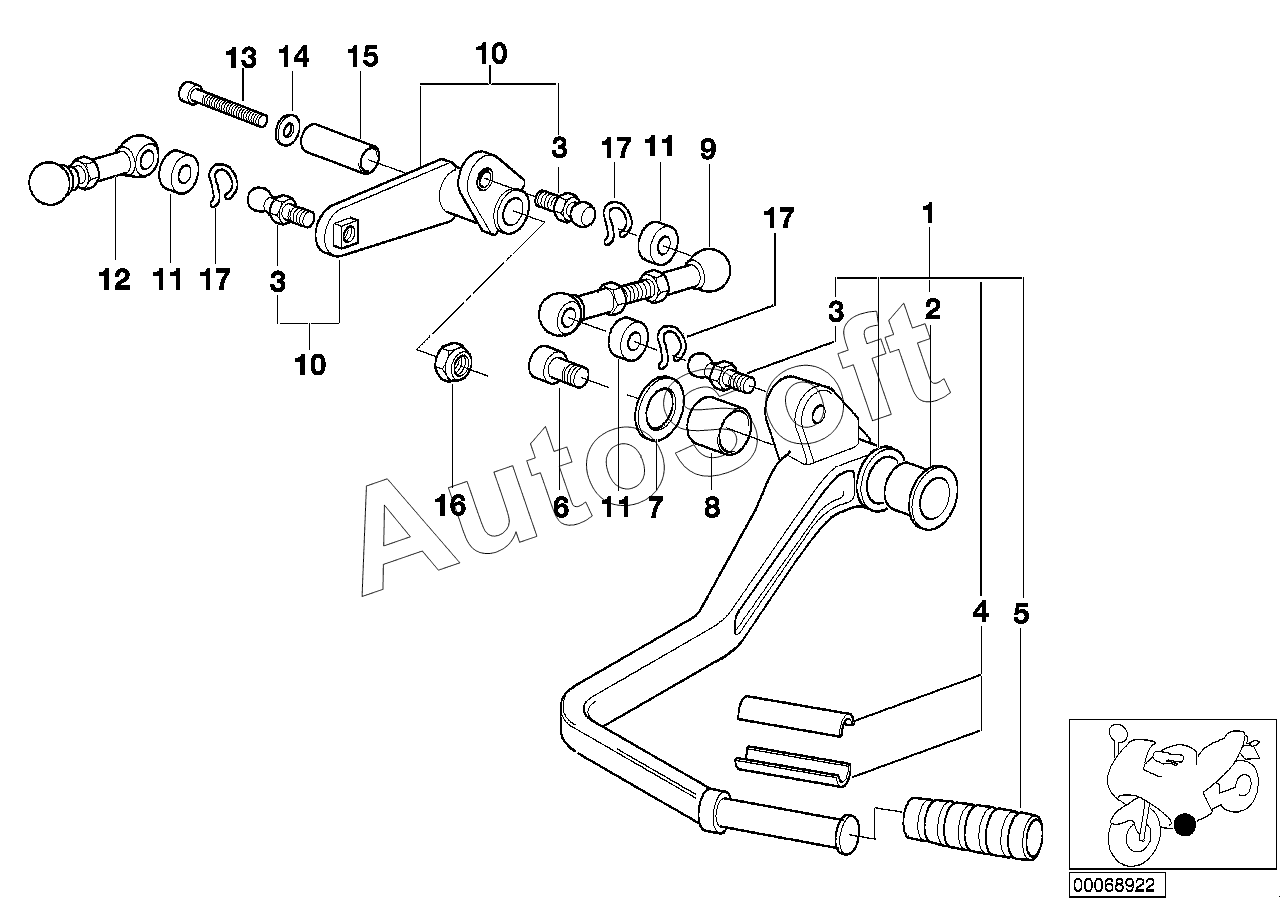

Каталог запасных частей к технике: BMW мото K 1200 LT 99 (0545,0555) K589(K1200RS,K1200LT) (1998). Наружные детали механизма ПП/рычаг ПП
1
2
3
3
3
3
3
3
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 23 41 7 685 304 | 2***4 | Рычаг переключения передач | |
| 1 | 2***4 | Рычаг переключения передач | |
| 2 | 2***6 | Втулка | |
| 3 | 0***6 | Шаровой палец | |
| 3 | 0***9 | Шаровой палец | |
| 4 | 2***5 | Вкладыш подшипника | |
| 5 | 2***1 | Накладка педали переключения передач | |
| 6 | 4***1 | Винт со сферо-цилиндрической головкой | |
| 7 | 2***0 | Шайба | |
| 8 | 2***9 | Втулка шарнира | |
| 9 | 2***2 | Тяга привода пер.передач | |
| 10 | 2***9 | Блокировочный рычаг | |
| 11 | 2***9 | Пластмассовая втулка | |
| 12 | 2***1 | Тяга привода пер.передач | |
| 13 | 0***9 | Болт с цилиндрической головкой | |
| 14 | 0***6 | Прокладочная шайба | |
| 15 | 2***8 | Втулка шарнира | |
| 16 | 0***7 | Гайка шестигранная | |
| 17 | 0***1 | Скоба стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
