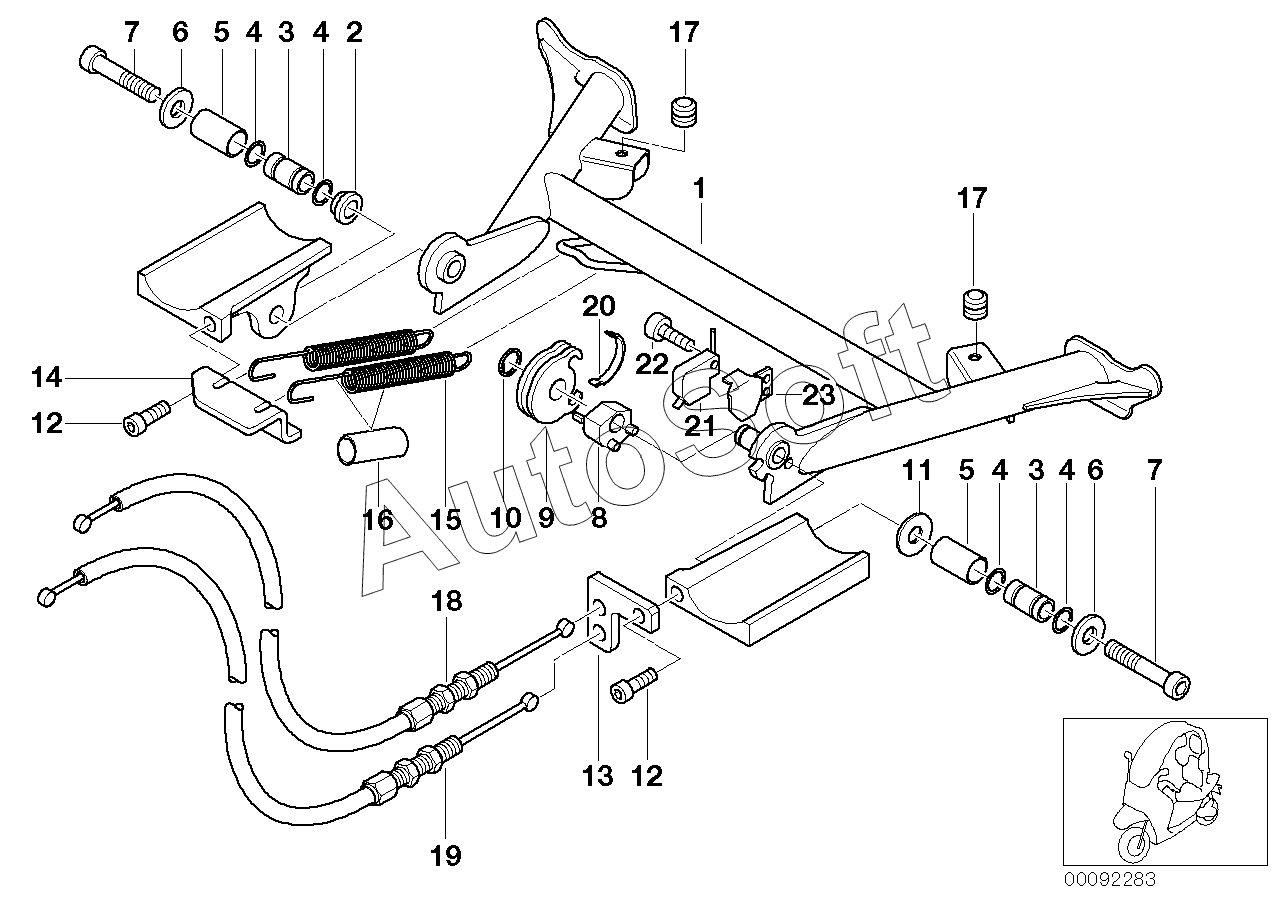

Каталог запасных частей к технике: BMW мото C1 (0191) C1 (2000). Центральная подставка
1
2
3
3
4
4
4
4
5
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Центральная подставка | |
| 2 | 4***5 | Втулка с буртиком | |
| 3 | 4***1 | Втулка шарнира | |
| 4 | 0***1 | Кольцо круглого сечения | |
| 5 | 4***9 | Втулка | |
| 6 | 3***1 | Прокладочная шайба | |
| 7 | 0***4 | Винт Torx | |
| 8 | 4***3 | Защита от перегрузки | |
| 9 | 4***3 | Шкив троса | |
| 10 | 0***8 | Стопорное кольцо | |
| 11 | 4***8 | Упорный диск | |
| 12 | 0***1 | Болт с цилиндрической головкой | |
| 13 | 4***6 | Кронштейн троса привода | |
| 14 | 4***7 | Кронштейн пружины боковой подпорки | |
| 15 | 4***0 | Пружина растяжения | |
| 16 | 4***7 | Резиновая втулка | |
| 17 | 5***8 | Буфер | |
| 18 | 4***7 | Трос прив.для складыв.откидн.бок.упора | |
| 19 | 4***8 | Трос прив.для отведения откидн.бок.упора | |
| 20 | 4***3 | Скоба | |
| 21 | 6***8 | Выключатель стоп-сигналов ножн.тормоза | |
| 22 | 0***0 | Болт с цилиндрической головкой | |
| 23 | 6***0 | Защитный щиток |
