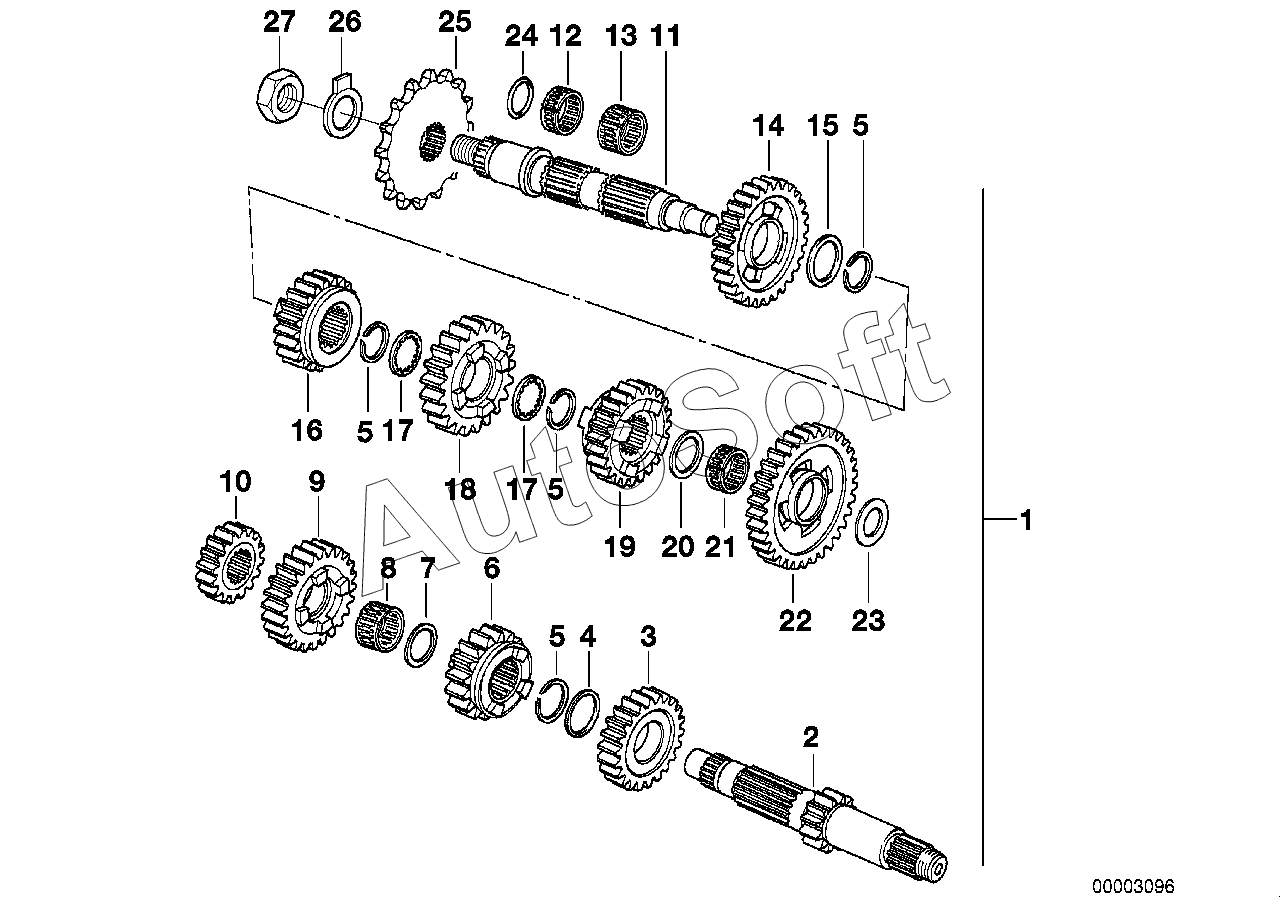

Каталог запасных частей к технике: BMW мото F 650 97 (0162) E169(F650,F650ST) (1996). 5-ступенчатая КПП/детали блока шестерен
1
2
2
3
4
5
5
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Ремонтный комплект 5-ступенчатой КПП | |
| 2 | 2***0 | Промежуточный вал | |
| 2 | 2***7 | Промежуточный вал | |
| 3 | 2***4 | Шестерня IV передачи | |
| 4 | 2***3 | Упорный диск | |
| 5 | 2***4 | Пружинное стопорное кольцо | |
| 6 | 2***8 | Шестерня III передачи | |
| 7 | 2***5 | Упорный диск | |
| 8 | 2***6 | Сепаратор игольчатого подшипника | |
| 9 | 2***5 | Шестерня V передачи | |
| 9 | 2***3 | Шестерня V передачи | |
| 10 | 2***2 | Шестерня II передачи | |
| 11 | 2***0 | Основной вал | |
| 12 | 2***3 | Сепаратор игольчатого подшипника | |
| 13 | 2***2 | Сепаратор игольчатого подшипника | |
| 14 | 2***7 | Шестерня II передачи | |
| 15 | 2***3 | Кольцо | |
| 16 | 2***9 | Шестерня V передачи | |
| 17 | 2***4 | Упорное кольцо | |
| 18 | 2***3 | Шестерня III передачи | |
| 19 | 2***0 | Шестерня IV передачи | |
| 20 | 2***9 | Упорный диск | |
| 21 | 2***8 | Сепаратор игольчатого подшипника | |
| 22 | 2***6 | Gear wheel 1st gear | |
| 23 | 2***7 | Упорный диск | |
| 24 | 2***0 | Кольцо круглого сечения | |
| 25 | 2***1 | Звездочка | |
| 26 | 2***2 | Шайба стопорная | |
| 27 | 2***3 | Гайка шестигранная |
