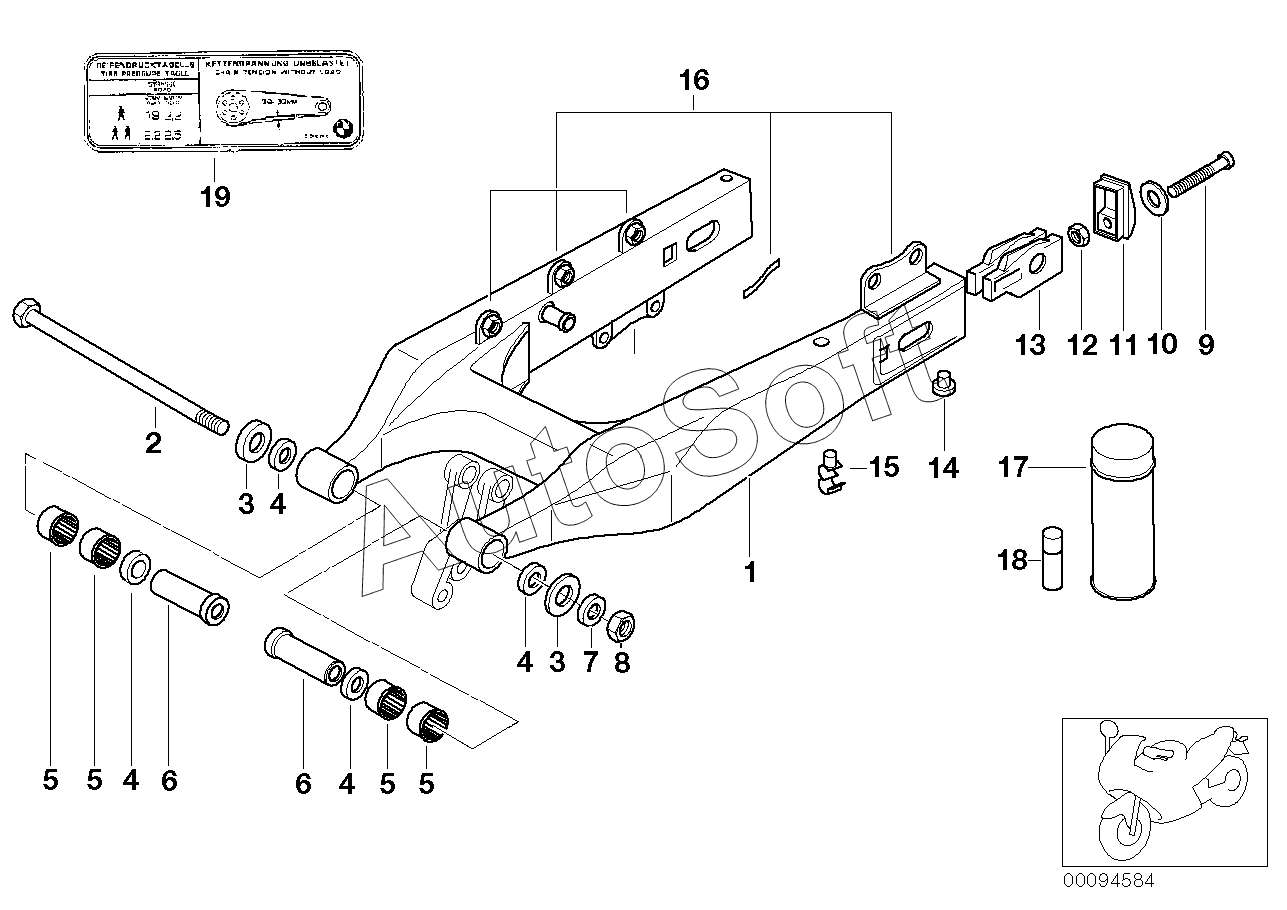

Каталог запасных частей к технике: BMW мото F 650 ST 97 (0163,0168) E169(F650,F650ST) (1996). Качающийся рычаг заднего колеса
1
2
3
3
4
4
4
4
5
5
5
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71 21 2 345 410 | 7***0 | Шильдик 'Antriebskette/Reifendruck' | |
| 1 | 3***7 | Качающийся рычаг заднего колеса | |
| 2 | 3***1 | Вставная ось | |
| 3 | 3***9 | Упорный диск | |
| 4 | 3***8 | Уплотнительное кольцо | |
| 5 | 3***3 | Подшипн. игольч. без Внутр кольца | |
| 6 | 3***0 | Втулка | |
| 7 | 0***9 | Прокладочная шайба | |
| 8 | 3***5 | Гайка шестигранная | |
| 9 | 0***8 | Болт с цилиндрической головкой | |
| 10 | 0***9 | Прокладочная шайба | |
| 11 | 3***2 | Пластина крепления | |
| 12 | 3***5 | Гайка шестигранная | |
| 13 | 3***3 | Пластина П | |
| 13 | 3***4 | Пластина Л | |
| 14 | 3***5 | Заглушка | |
| 15 | 3***4 | Контакт | |
| 16 | 3***0 | Комплект дополнительных элементов | |
| 17 | 5***8 | Краска-аэрозоль Silber | |
| 19 | 7***8 | Шильдик 'Antriebskette/Reifendruck' |
