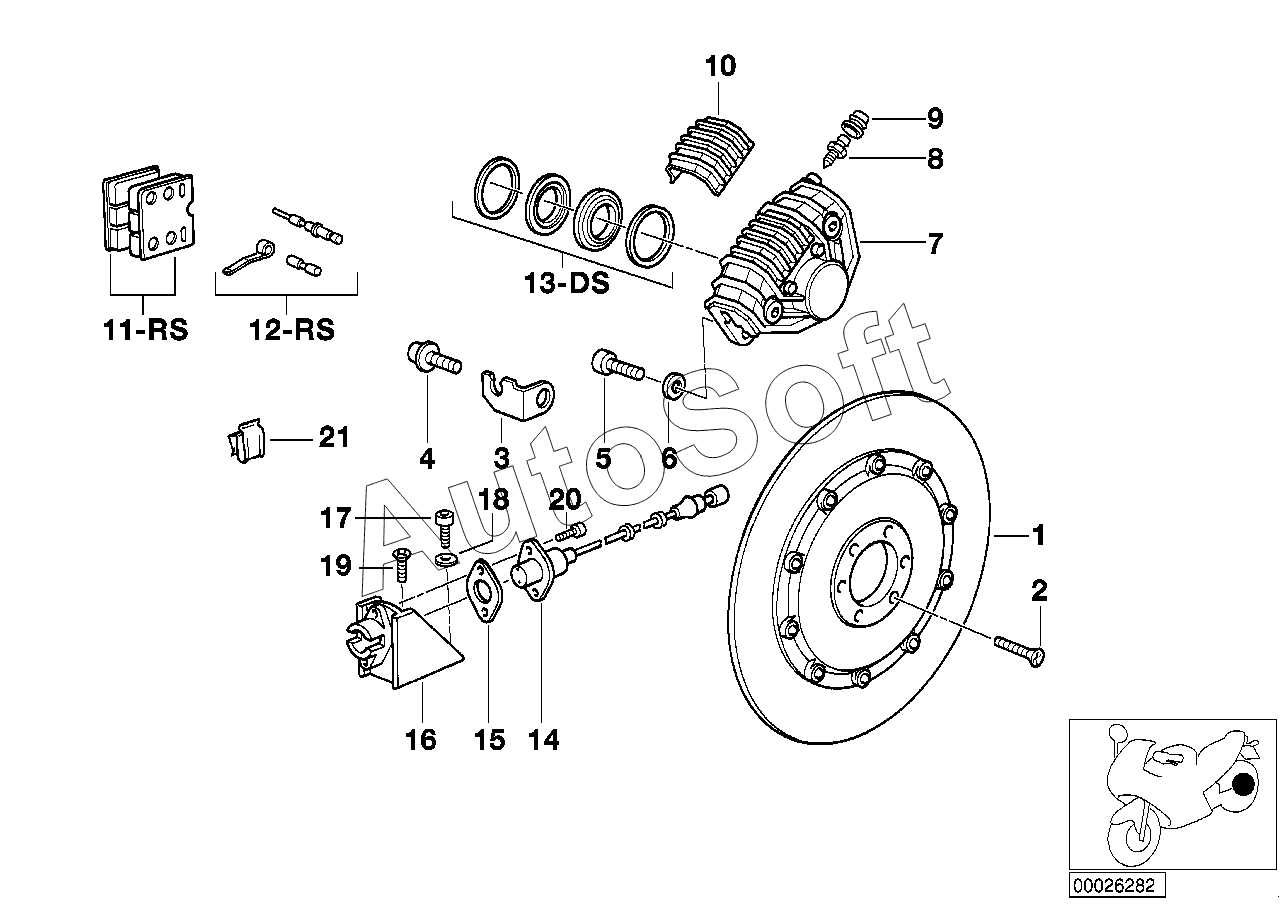

Каталог запасных частей к технике: BMW мото K 100 RT 84 (0504,0505,0514) K589(K100,RS,RT,LT) (1984). Тормозной механизм заднего колеса с ABS
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15
15
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Тормозной диск с ABS Schwarz Зд | |
| 2 | 3***1 | Винт с потайной головкой | |
| 3 | 3***1 | Крепежный уголок | |
| 4 | 3***6 | Призонный болт | |
| 5 | 3***7 | Призонный болт | |
| 6 | 0***8 | Прокладочная шайба | |
| 6 | 0***0 | Прокладочная шайба | |
| 7 | 3***9 | Суппорт тормозного механизма | |
| 8 | 3***3 | Винт для удаления воздуха | |
| 9 | 3***4 | Пылезащитный колпачок | |
| 10 | 3***0 | Защитный колпак | |
| 11 | 3***4 | Комплект тормозных колодок | |
| 12 | 3***5 | Комплект дополнительных элементов | |
| 13 | 3***3 | Уплотнительный комплект суппорта | |
| 14 | 3***6 | Импульсный датчик | |
| 15 | 3***6 | Распорная шайба | |
| 15 | 3***7 | Распорная шайба | |
| 15 | 3***8 | Распорная шайба | |
| 15 | 3***9 | Распорная шайба | |
| 15 | 3***8 | Распорная шайба | |
| 15 | 3***9 | Распорная шайба | |
| 15 | 3***0 | Распорная шайба | |
| 15 | 3***6 | Распорная шайба | |
| 16 | 3***9 | Кронштейн | |
| 16 | 3***4 | Кронштейн | |
| 17 | 3***3 | Болт с цилиндрической головкой | |
| 18 | 0***9 | Прокладочная шайба | |
| 19 | 3***2 | Болт с потайной головкой Torx | |
| 20 | 3***4 | Болт с цилиндрической головкой | |
| 21 | 5***1 | Клемма |
