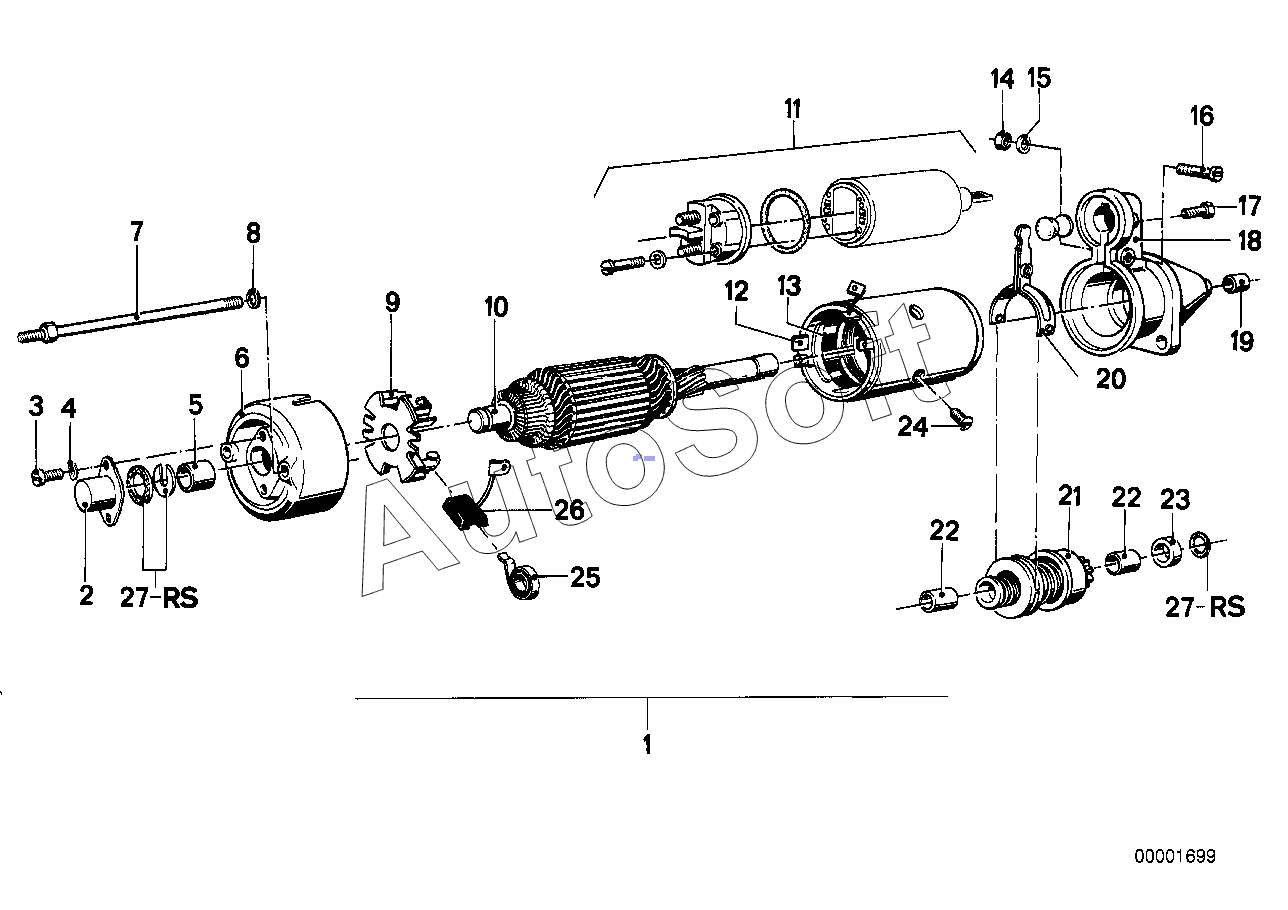

Каталог запасных частей к технике: BMW мото R90/6 R50/5-R90S69-76 (1973). Детали стартера
1
2
3
3
4
4
6
7
8
8
8
9
10
11
12
13
14
15
15
16
17
19
20
21
22
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Стартер | |
| 2 | 1***9 | Колпачок | |
| 3 | 0***7 | Болт с цилиндрической головкой | |
| 3 | 0***8 | Винт ISA | |
| 4 | 0***0 | Упругая шайба | |
| 4 | 0***0 | Упругая шайба | |
| 6 | 1***4 | Подшипник коллектора | |
| 7 | 1***8 | Болт с цилиндрической головкой | |
| 8 | 0***6 | Washer | |
| 8 | 0***9 | Прокладочная шайба | |
| 8 | 0***9 | Прокладочная шайба | |
| 9 | 1***5 | Brush holder plate | |
| 10 | 1***0 | Якорь | |
| 11 | 1***0 | Тяговое реле | |
| 12 | 1***5 | Изолирующие полосы | |
| 13 | 1***4 | Обмотка возбуждения | |
| 14 | 0***4 | Гайка шестигранная | |
| 15 | 0***5 | Упругая шайба | |
| 15 | 0***1 | Упругая шайба | |
| 16 | 1***9 | Болт с цилиндрической головкой | |
| 17 | 1***8 | Винт с потайной головкой | |
| 19 | 1***7 | Втулка шарнира | |
| 20 | 1***8 | Рычаг переключения передач | |
| 21 | 1***2 | Привод стартера | |
| 22 | 1***3 | Втулка шарнира | |
| 23 | 1***5 | Упорное кольцо | |
| 24 | 0***7 | Винт с потайной головкой | |
| 25 | 1***7 | Пружина сжатия | |
| 26 | 1***6 | Carbon brush set | |
| 27 | 1***1 | Ремонтный комплект стартера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
