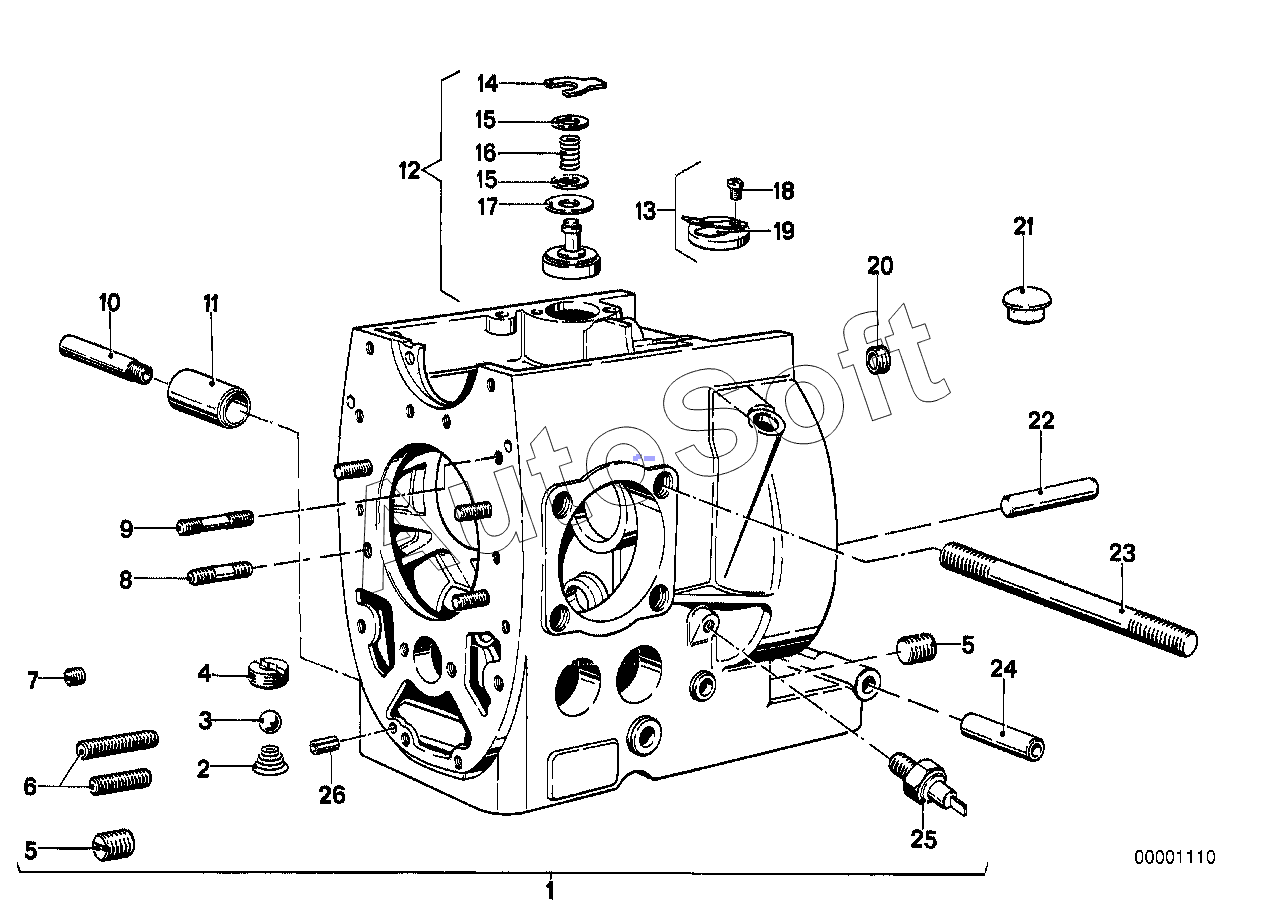

Каталог запасных частей к технике: BMW мото R65T R45-R65LS..78-85 (1980). Картер двигателя
1
1
2
2
3
4
4
5
5
7
8
8
8
9
10
11
13
14
15
15
15
15
15
15
16
18
19
20
21
22
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Картер двигателя | |
| 1 | 1***3 | Картер двигателя | |
| 2 | 1***9 | Пружина сжатия | |
| 2 | 1***6 | Пружина сжатия | |
| 3 | 0***0 | Шар | |
| 4 | 1***7 | Заглушка | |
| 4 | 1***3 | Заглушка | |
| 5 | 1***5 | Заглушка | |
| 7 | 1***8 | Заглушка | |
| 8 | 0***5 | Болт с шестигранной головкой | |
| 8 | 0***6 | Болт с шестигранной головкой | |
| 8 | 0***7 | Установочный штифт | |
| 9 | 1***0 | Установочный штифт | |
| 10 | 1***2 | Трубка | |
| 11 | 1***3 | Труба кронштейна крепл.вала рул.мех. | |
| 13 | 1***2 | Обратный клапан | |
| 14 | 0***2 | Стопорное кольцо | |
| 15 | 0***6 | Washer | |
| 15 | 0***9 | Прокладочная шайба | |
| 15 | 0***9 | Прокладочная шайба | |
| 16 | 1***8 | Пружина сжатия | |
| 18 | 0***2 | Винт со сферо-цилиндрической головкой | |
| 19 | 1***1 | Мембрана | |
| 20 | 0***1 | Крышка | |
| 21 | 1***7 | Заглушка черная | |
| 22 | 0***3 | Стопорный штифт | |
| 22 | 1***6 | Цилиндрический штифт | |
| 23 | 1***7 | Установочный штифт | |
| 23 | 1***8 | Установочный штифт | |
| 24 | 1***0 | Проставочная трубка | |
| 24 | 1***0 | Проставочная трубка | |
| 25 | 6***4 | Выключатель индикатора давления масла | |
| 26 | 0***5 | Стопорный штифт |
