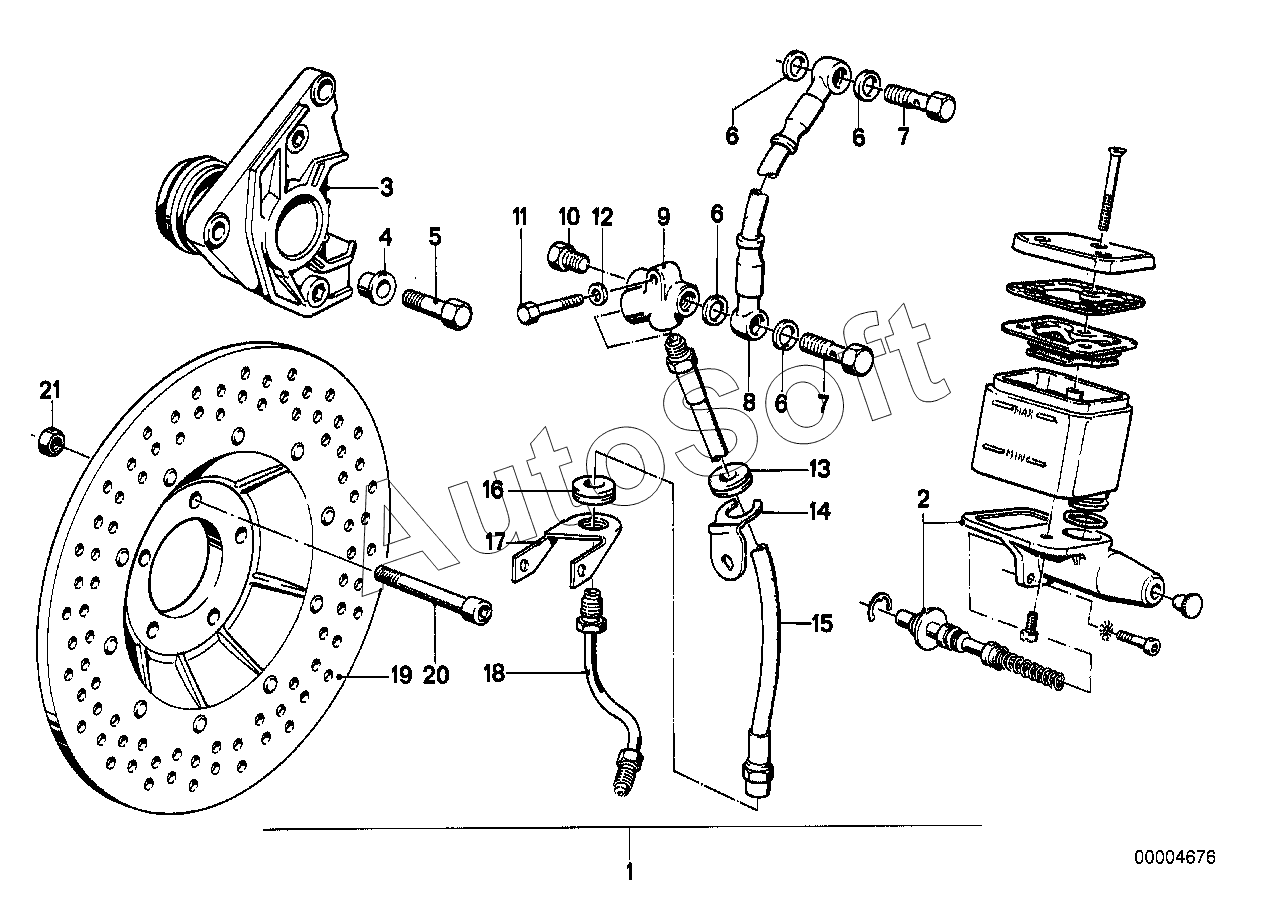

Каталог запасных частей к технике: BMW мото R65T R45-R65LS..78-85 (1980). Комплект дооснащ.двухдиск.торм.механизма
1
1
2
3
3
4
4
4
4
4
5
6
6
6
6
7
7
8
9
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Комплект дооснащ.двухдиск.торм.механизма | |
| 1 | 3***3 | Комплект дооснащ.двухдиск.торм.механизма | |
| 2 | 3***0 | Цилиндр с поршнем | |
| 3 | 3***8 | Суппорт тормозного механизма П | |
| 3 | 3***0 | Суппорт тормозного механизма П | |
| 4 | 3***9 | Втулка | |
| 4 | 3***0 | Втулка | |
| 4 | 3***1 | Втулка | |
| 4 | 3***5 | Втулка | |
| 4 | 3***6 | Втулка | |
| 5 | 0***9 | Болт с цилиндрической головкой | |
| 6 | 0***2 | Уплотнительное кольцо | |
| 7 | 3***5 | Пустотелый винт | |
| 8 | 3***4 | Тормозной шланг | |
| 9 | 3***0 | Адаптер | |
| 9 | 3***1 | Адаптер | |
| 10 | 3***0 | Резьбовая пробка | |
| 11 | 0***9 | Болт с шестигранной головкой | |
| 12 | 0***2 | Прокладочная шайба | |
| 12 | 0***8 | Прокладочная шайба | |
| 12 | 0***4 | Прокладочная шайба | |
| 13 | 3***9 | Наконечник | |
| 14 | 3***5 | Держатель шланга | |
| 15 | 3***3 | Тормозной шланг | |
| 16 | 3***2 | Наконечник | |
| 17 | 3***6 | Держатель шланга | |
| 18 | 3***8 | Трубопровод тормозного привода П | |
| 19 | 3***5 | Тормозной диск | |
| 20 | 0***8 | Болт с цилиндрической головкой | |
| 21 | 0***2 | Гайка шестигранная самоконтрящаяся | |
| 21 | 0***5 | Гайка шестигранная самоконтрящаяся |
