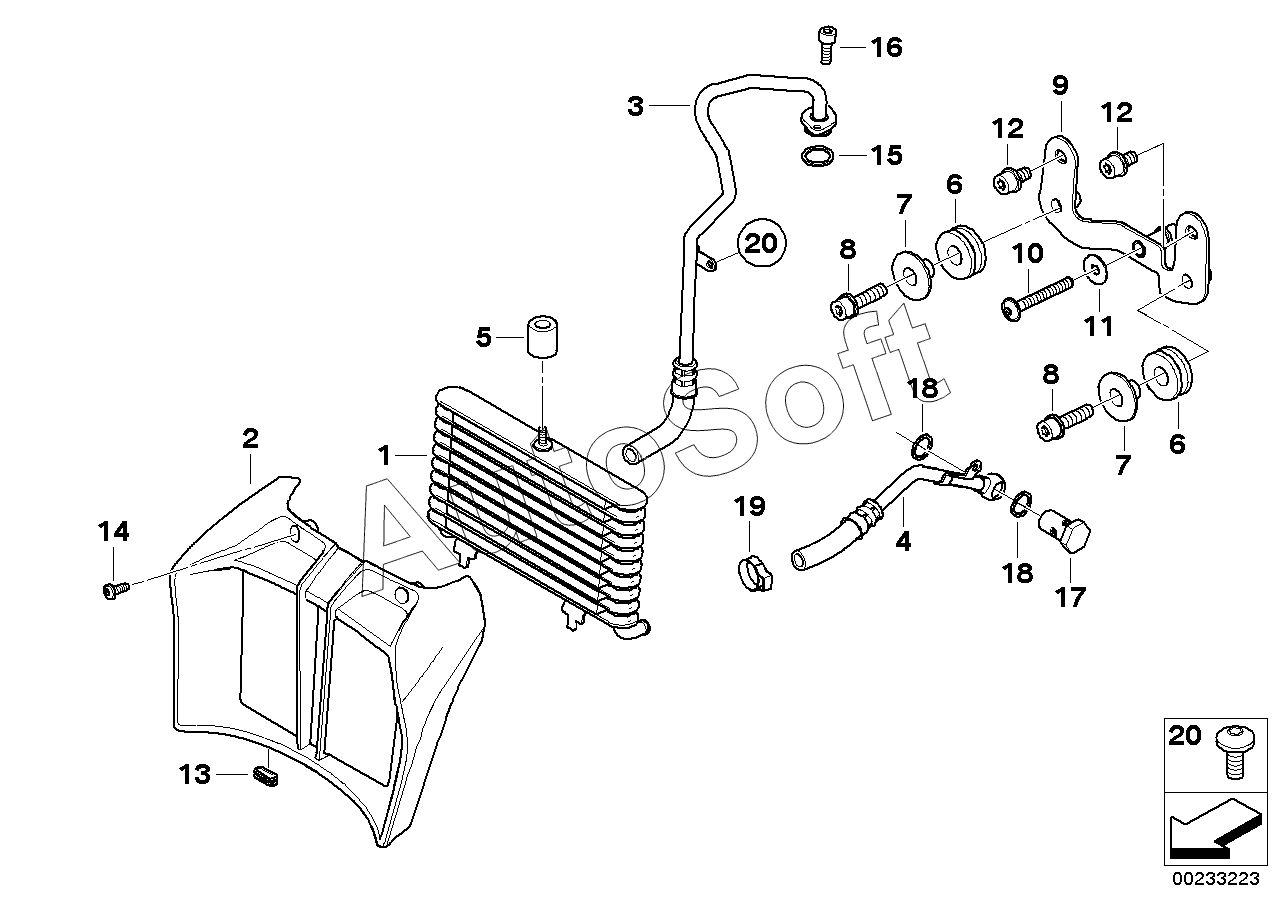

Каталог запасных частей к технике: BMW мото R 1200 R 11 (0400,0490) K27(R1200R) (2010). Масляный радиатор/трубопровод масл.рад.
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Масляный радиатор | |
| 2 | 1***7 | Воздуховод масляного радиатора | |
| 3 | 1***3 | Трубопровод маслян. радиатора подвод | |
| 4 | 1***4 | Трубопровод маслян. радиатора возврат | |
| 5 | 1***8 | Проставочная втулка | |
| 6 | 4***7 | Резиновая втулка | |
| 7 | 4***5 | Втулка | |
| 8 | 0***7 | Болт Isa с шайбой | |
| 9 | 1***2 | Кронштейн | |
| 10 | 6***9 | Винт с полупотайной головкой | |
| 11 | 0***6 | Шайба | |
| 12 | 0***1 | Винт ISA | |
| 13 | 1***1 | Наконечник | |
| 14 | 5***1 | Болт Torx для пластмассовых деталей | |
| 15 | 1***7 | Кольцо круглого сечения | |
| 16 | 0***8 | Винт ISA | |
| 17 | 3***0 | Пустотелый винт | |
| 18 | 0***3 | Уплотнительное кольцо | |
| 19 | 1***9 | Хомут | |
| 20 | 0***3 | Винт со сферо-цилиндрической головкой |
