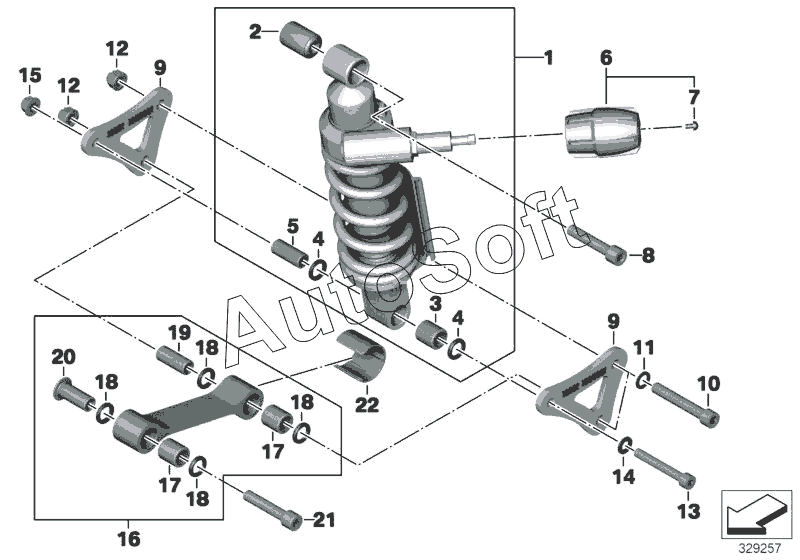

Каталог запасных частей к технике: BMW мото K 1600 GT (0601,0611) K48(K1600GT,K1600GTL) (2010). Амортизационная стойка Зд
1
2
3
4
4
4
4
5
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
17
18
18
18
18
18
18
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Амортизационная стойка Зд | |
| 2 | 3***7 | Сайлент-блок | |
| 3 | 4***6 | Игольчатый подшипник | |
| 4 | 3***7 | Сальник | |
| 4 | 3***4 | Сальник | |
| 5 | 3***9 | Втулка шарнира | |
| 5 | 3***9 | Втулка шарнира | |
| 6 | 3***7 | Колесико регулировки амортизац.стойки | |
| 7 | 3***8 | Винт со сфероцилиндрической головкой | |
| 8 | 4***5 | Винт ISA | |
| 9 | 3***0 | Обводная пластина | |
| 10 | 0***4 | Винт ISA | |
| 11 | 0***3 | Washer | |
| 12 | 2***2 | Гайка фланца | |
| 13 | 3***9 | Винт ISA | |
| 14 | 0***8 | Прокладочная шайба | |
| 15 | 0***2 | Гайка шестигранная | |
| 16 | 3***8 | Шарнирная тяга | |
| 17 | 4***6 | Игольчатый подшипник | |
| 18 | 3***7 | Сальник | |
| 18 | 3***4 | Сальник | |
| 19 | 3***9 | Втулка шарнира | |
| 20 | 3***1 | Втулка с буртиком | |
| 21 | 4***5 | Винт ISA | |
| 22 | 3***3 | Зажим брызговика |
