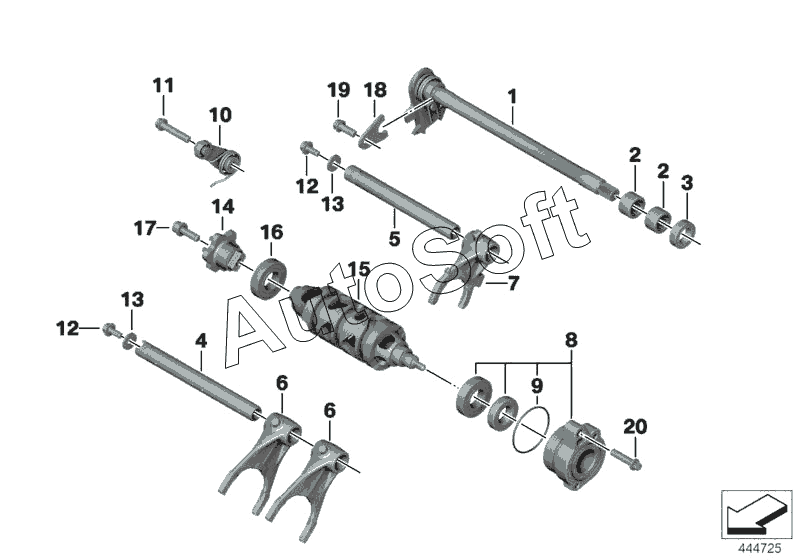

Каталог запасных частей к технике: BMW мото S 1000 RR 10 (0507,0517) K46(S1000RR) (2009). Детали механизма ПП 6-ступенчатой КПП
1
2
2
3
4
5
6
6
7
8
9
10
11
12
12
13
13
14
14
15
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07 11 9 906 600 | 0***0 | Игольчатый подшипник | |
| 23 00 7 716 826 | 2***6 | Сальник | |
| 1 | 2***4 | Шток выбора передач | |
| 2 | 0***0 | Игольчатый подшипник | |
| 3 | 2***6 | Сальник | |
| 4 | 2***0 | Промежуточная тяга | |
| 5 | 2***1 | Промежуточная тяга | |
| 6 | 2***5 | Вилка переключения I - IV передач | |
| 7 | 2***9 | Вилка переключения V и VI передачи | |
| 8 | 2***4 | Опора вала включения передач | |
| 9 | 2***5 | Кольцо круглого сечения | |
| 10 | 2***2 | Рычаг фиксатора | |
| 11 | 0***3 | Болт Asa | |
| 12 | 0***8 | Болт Asa | |
| 13 | 0***7 | Шайба | |
| 14 | 2***5 | Звездочка включения передач | |
| 14 | 2***1 | Звездочка включения передач | |
| 15 | 2***8 | Контактный валик | |
| 15 | 2***8 | Контактный валик | |
| 15 | 2***6 | Контактный валик | |
| 16 | 2***4 | Шариковый подшипник | |
| 17 | 0***0 | Винт ISA | |
| 18 | 2***6 | Крепежная пластина | |
| 19 | 0***5 | Болт Asa | |
| 20 | 0***0 | Болт Asa |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
