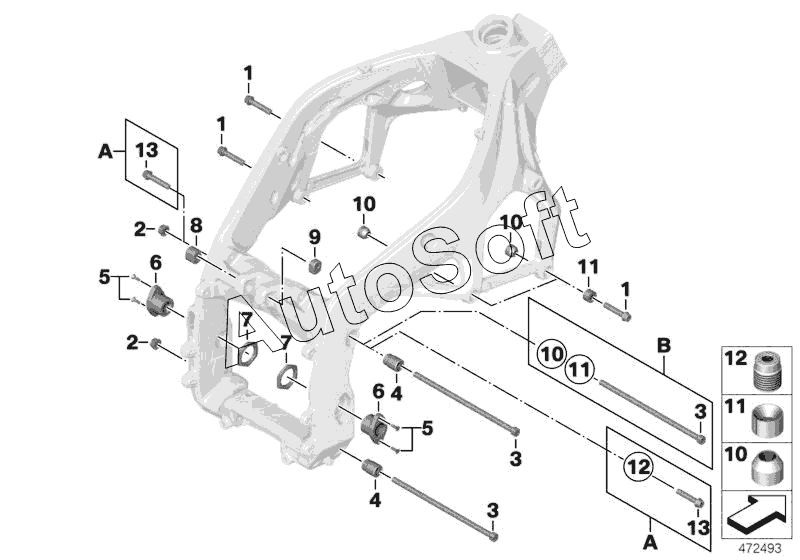

Каталог запасных частей к технике: BMW мото S 1000 RR 10 (0507,0517) K46(S1000RR) (2009). Центр качания рычага подвески двигателя
1
1
1
2
2
3
3
3
4
4
5
5
6
6
6
6
7
7
8
9
10
10
10
10
11
11
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Винт с трапециевидной резьбой | |
| 2 | 0***5 | Гайка шестигранная | |
| 3 | 4***8 | Ось крепления двигателя | |
| 4 | 4***8 | Резьбовая втулка крепления двигателя | |
| 5 | 4***0 | Винт с потайной головкой | |
| 6 | 4***3 | Втулка точки качания рычага Л | |
| 6 | 4***4 | Втулка точки качания рычага П | |
| 7 | 4***5 | Гайка | |
| 8 | 4***3 | Эксцентриковое крепление Л | |
| 9 | 4***4 | Эксцентриковое крепление П | |
| 10 | 4***4 | Конусный элемент | |
| 11 | 4***6 | Разжимная втулка | |
| 12 | 4***4 | Резьбовая втулка крепления двигателя | |
| 13 | 4***9 | Винт с трапециевидной резьбой |
