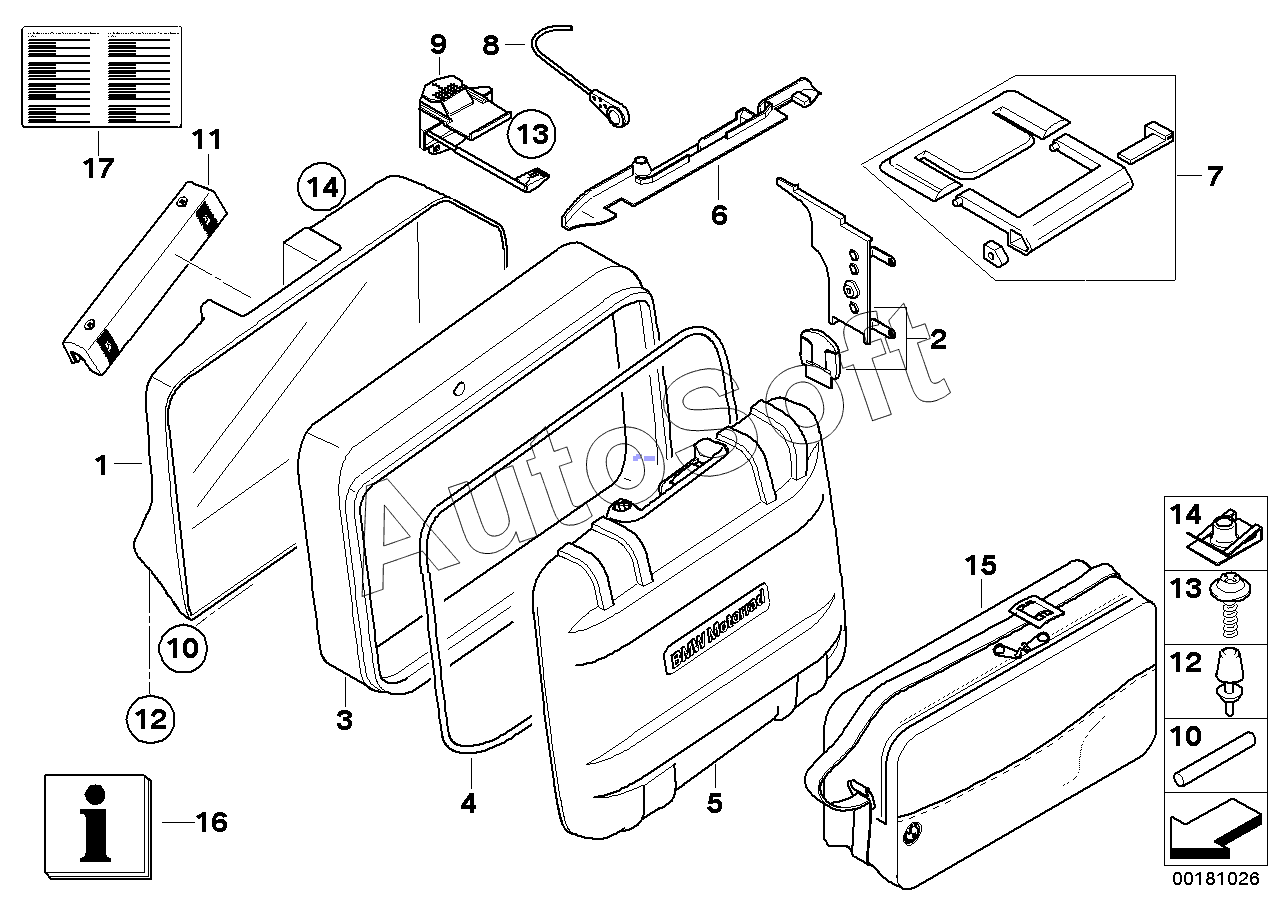

Каталог запасных частей к технике: BMW мото F 700 GS (0B01, 0B11) K70(F700GS) (2012). Детали телескопического кофра
1
1
2
2
2
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
14
15
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Пол багажника Л | |
| 1 | 7***2 | Пол багажника П | |
| 2 | 7***5 | Регулировочная пластина Л Зд | |
| 2 | 7***6 | Регулировочная пластина П Зд | |
| 2 | 7***7 | Регулировочная пластина Л Пд | |
| 2 | 7***8 | Регулировочная пластина П Пд | |
| 3 | 4***2 | Регулировочная рамка | |
| 4 | 7***0 | Уплотнение крышки кофра | |
| 5 | 7***5 | Крышка кофра/крышка верхнего контейнера | |
| 6 | 7***4 | Планка замка | |
| 7 | 7***7 | Ручка для переноски | |
| 8 | 7***8 | Удерживающая лента | |
| 9 | 7***8 | Фиксатор чемодана | |
| 10 | 7***5 | Ось петли | |
| 11 | 7***8 | Опора Нж | |
| 12 | 5***4 | Буфер | |
| 13 | 5***1 | Болт Torx для пластмассовых деталей | |
| 14 | 5***2 | Гайка с пружинным зажимом C | |
| 15 | 7***0 | Внутренний карман для чемодана | |
| 15 | 7***1 | Внутр.карман для чем.П/верхн.контейнер | |
| 16 | 0***5 | Рук-во по установке топкейса и чемодана | |
| 17 | 5***4 | Шильдик 'Zuladung' | |
| 17 | 7***9 | Предупр.табличка макс.скорость/доп.груз |
