Каталог запасных частей к технике: BMW мото R nineT (0A06, 0A16) K21(RnineT) (2013). Сервисное обслуживание тормозов
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28

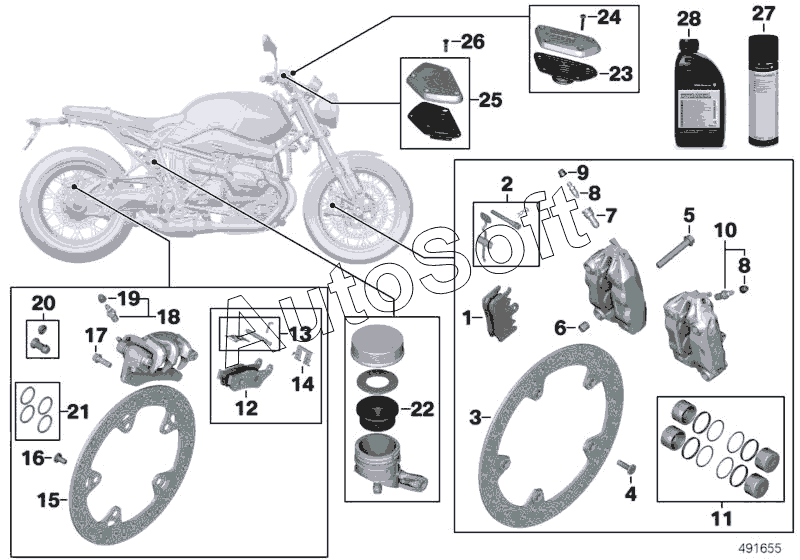

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 33 17 7 709 205 | 3***5 | Болт с внутренним Torx | |
| 34 11 7 700 989 | 3***9 | Винт с плоской головкой | |
| 34 11 8 535 158 | 3***8 | К-т деталей крепления тормозных колодок | |
| 1 | 3***8 | Комплект тормозных накладок впереди | |
| 2 | 3***8 | К-т деталей крепления тормозных колодок | |
| 3 | 3***5 | Тормозной диск с заклепками | |
| 4 | 3***9 | Винт с плоской головкой | |
| 5 | 3***3 | Болт с шестигранной головкой со стержнем | |
| 6 | 3***9 | Центрирующая втулка | |
| 7 | 3***8 | Пустотелый винт для заполнения | |
| 8 | 3***2 | Винт для удаления воздуха | |
| 9 | 3***1 | Колпачок | |
| 10 | 3***1 | Резьб.пробка со штуцером для прокачки | |
| 11 | 3***7 | К-т поршня торм.цилиндра с уплотнением | |
| 12 | 3***5 | К-т тормозных накладок, органич. | |
| 13 | 3***6 | Комплект элементов крепления | |
| 14 | 3***9 | Упорная пластина | |
| 15 | 3***2 | Тормозной диск | |
| 16 | 3***5 | Болт с внутренним Torx | |
| 17 | 4***1 | Винт с трапециевидной резьбой | |
| 18 | 3***1 | Резьб.пробка со штуцером для прокачки | |
| 19 | 3***1 | Колпачок | |
| 20 | 3***2 | Ремонтный комплект резинового чехла | |
| 21 | 3***7 | К-т уплотнений тормозного цилиндра | |
| 22 | 3***2 | Резиновый чехол | |
| 23 | 3***6 | Кожух | |
| 24 | 3***2 | Винт PT | |
| 25 | 3***6 | Кожух | |
| 26 | 3***2 | Винт с потайной головкой | |
| 27 | 8***4 | Ср-во для очистки тормозной системы 2.0 | |
| 27 | 8***2 | Ср-во для очистки тормозной системы 2.0 | |
| 28 | 8***1 | Тормозная жидкость DOT4 LV,с низк.вязк. | |
| 28 | 8***1 | Тормозная жидкость DOT4 LV,с низк.вязк. |
