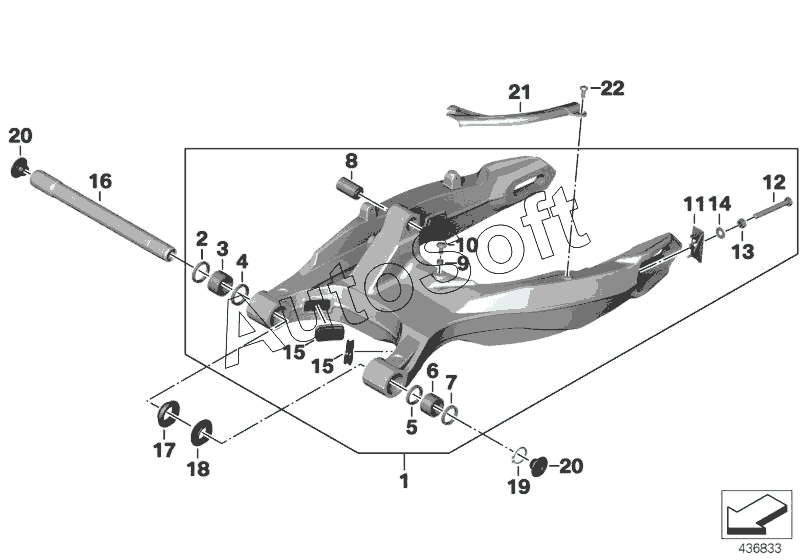

Каталог запасных частей к технике: BMW мото F 800 R 15 (0B04, 0B14) K73(F800R) (2013). Качающийся рычаг зад. колеса с опорой
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Качающийся рычаг заднего колеса | |
| 2 | 3***6 | Уплотнительное кольцо | |
| 3 | 3***9 | Подшипн. игольч. без Внутр кольца | |
| 4 | 3***6 | Уплотнительное кольцо | |
| 5 | 3***7 | Уплотнительное кольцо | |
| 6 | 3***5 | Подшипн. игольч. без Внутр кольца | |
| 7 | 3***7 | Уплотнительное кольцо | |
| 8 | 3***7 | Резинометаллический шарнир | |
| 9 | 3***6 | Распорная втулка | |
| 10 | 0***9 | Винт со сферич.головкой с защ.от отвор. | |
| 11 | 3***4 | Щиток | |
| 12 | 0***1 | Болт с шестигранной головкой | |
| 13 | 0***5 | Гайка шестигранная | |
| 14 | 2***3 | Прокладочная шайба | |
| 15 | 3***4 | Защитный колпак | |
| 16 | 3***9 | Ось качающегося рычага | |
| 17 | 3***0 | Втулка П | |
| 18 | 3***9 | Втулка Л | |
| 19 | 0***0 | Стопорное кольцо | |
| 20 | 3***0 | Защитный колпак | |
| 21 | 3***1 | Направляющая | |
| 22 | 4***7 | Болт с буртиком |
