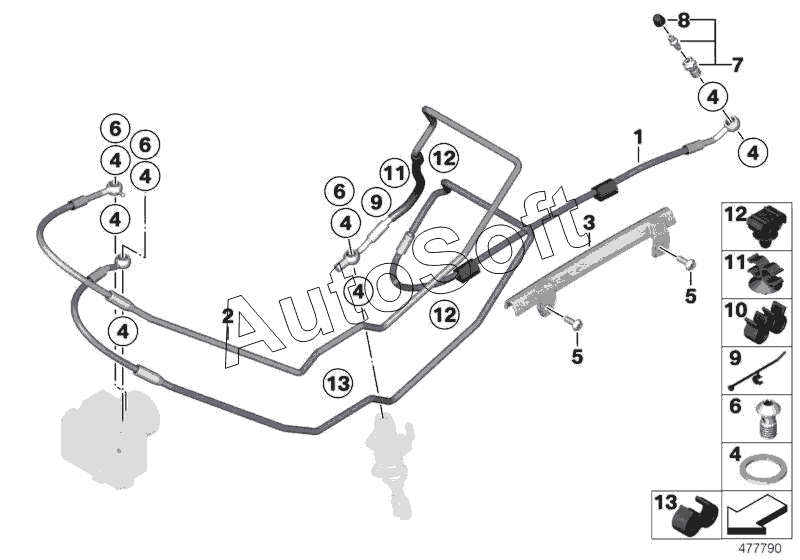

Каталог запасных частей к технике: BMW мото R nineT Racer (0J21, 0J23) K32(RnineTRacer) (2016). Трубопровод тормозного привода Зд
1
2
3
4
4
4
4
4
4
4
4
4
5
5
6
6
6
6
7
8
9
9
10
11
11
12
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Трубопровод контура Зд тормозн.привода | |
| 2 | 3***8 | Трубопровод контура Зд упр.торм.системы | |
| 3 | 3***6 | Щиток | |
| 4 | 0***2 | Уплотнительное кольцо | |
| 5 | 0***3 | Болт с цилиндрической головкой | |
| 6 | 3***6 | Пустотелый винт | |
| 7 | 3***1 | Резьб.пробка со штуцером для прокачки | |
| 8 | 3***1 | Колпачок | |
| 9 | 3***7 | Кабельный бандаж с держателем | |
| 10 | 1***1 | Держатель шланга | |
| 11 | 1***0 | Зажим провода | |
| 12 | 3***5 | Держатель трубопр.торм.системы, 2 шт. | |
| 13 | 3***3 | Распорка трубопровода тормозной системы |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
