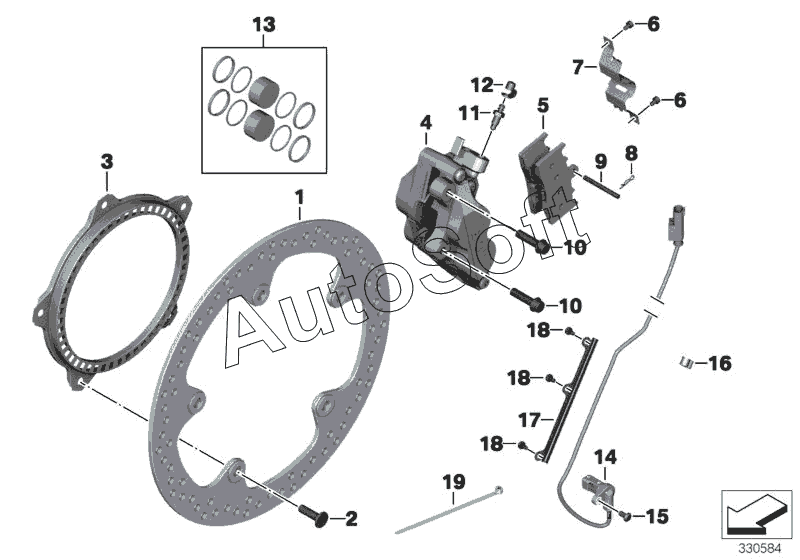

Каталог запасных частей к технике: BMW мото K 1600 GTL 17 (0F02, 0F12) K48(K1600GT,K1600GTL) (2016). Тормозной механизм переднего колеса
1
2
3
4
4
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 34 11 2 338 251 | 3***1 | Штифт | |
| 34 11 7 700 989 | 3***9 | Винт с плоской головкой | |
| 1 | 3***6 | Тормозной диск с заклепками | |
| 2 | 3***9 | Винт с плоской головкой | |
| 3 | 3***6 | Сенсорное кольцо | |
| 4 | 3***6 | Тормозной суппорт без накладки П | |
| 4 | 3***3 | Тормозной суппорт без накладки Л | |
| 5 | 3***5 | Комплект тормозных колодок, порошков. | |
| 6 | 3***9 | Болт с цилиндрической головкой | |
| 7 | 3***7 | Пружинная пластина Л | |
| 7 | 3***8 | Пружинная пластина П | |
| 8 | 3***0 | Зажим | |
| 9 | 3***1 | Штифт | |
| 10 | 4***2 | Винт Torx | |
| 11 | 3***8 | Винт для удаления воздуха | |
| 12 | 3***9 | Колпачок | |
| 13 | 3***7 | Уплотнительный комплект суппорта | |
| 14 | 3***4 | Датчик угловой скорости колеса | |
| 15 | 3***3 | Винт с полупотайной головкой | |
| 16 | 3***8 | Кабельный хомут | |
| 17 | 3***4 | Направляющая пластина | |
| 18 | 0***6 | Винт со сферо-цилиндрической головкой | |
| 19 | 6***9 | Бандаж |
