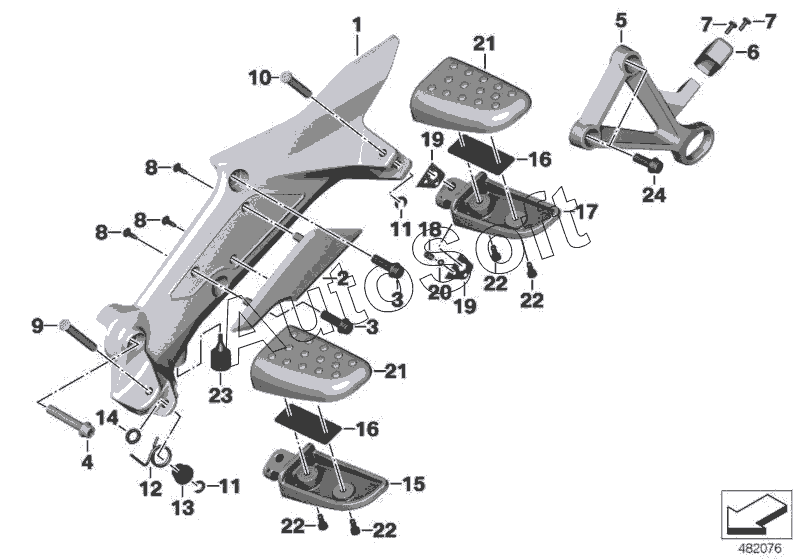

Каталог запасных частей к технике: BMW мото K 1600 GTL 17 (0F02, 0F12) K48(K1600GT,K1600GTL) (2016). Планка упора для ног/упор для ног
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
8
9
10
11
11
11
11
12
12
13
14
15
15
16
16
16
16
17
17
18
19
19
20
21
21
21
21
22
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Планка упора для ног Л | |
| 1 | 4***6 | Планка упора для ног П | |
| 2 | 4***1 | Кожух пластины опоры для ноги слева | |
| 2 | 4***2 | Кожух пластины упора для ноги справа | |
| 3 | 4***1 | Болт с цилиндрической головкой | |
| 4 | 0***3 | Болт с цилиндрической головкой | |
| 4 | 4***2 | Болт с цилиндрической головкой | |
| 5 | 4***3 | Распорка Л | |
| 5 | 4***4 | Распорка П | |
| 6 | 4***1 | Колпачок | |
| 7 | 0***3 | Самонарезающий винт | |
| 8 | 0***0 | Винт со сферо-цилиндрической головкой | |
| 9 | 4***3 | Штифт | |
| 10 | 4***2 | Штифт | |
| 11 | 0***5 | Фиксирующий зажим | |
| 11 | 0***6 | Фиксирующий зажим | |
| 12 | 4***5 | Торсионная пружина Л | |
| 12 | 4***6 | Торсионная пружина П | |
| 13 | 4***2 | Втулка | |
| 14 | 0***3 | Прокладочная шайба | |
| 15 | 4***0 | Упор для ног Л | |
| 15 | 4***1 | Упор для ног П | |
| 16 | 4***1 | Крепежная пластина | |
| 16 | 4***8 | Крепежная пластина | |
| 17 | 4***7 | Упор для ног Л Зд | |
| 17 | 4***8 | Упор для ног П Зд | |
| 18 | 4***8 | Пружина сжатия | |
| 19 | 4***4 | Храповая пластина упора для ноги пасс. | |
| 20 | 0***5 | Шар | |
| 21 | 4***5 | Резиновый элемент упора для ног | |
| 21 | 4***6 | Резиновый элемент упора для ног | |
| 22 | 0***9 | Винт ISA | |
| 23 | 4***7 | Буфер | |
| 24 | 4***2 | Винт с трапециевидной резьбой |
