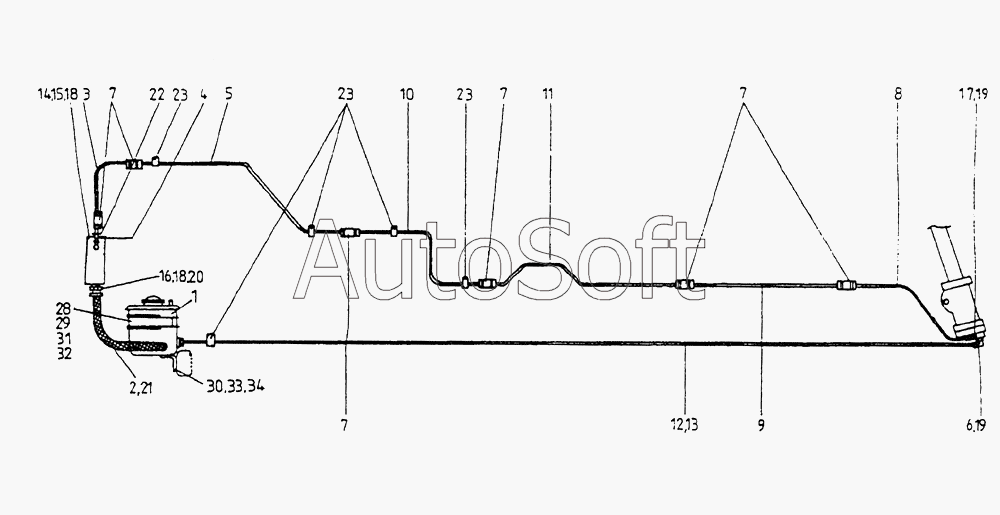

Каталог запасных частей к технике: Karosa C 734. Система распределения масла (под давлением) сервоуправления
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
23
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Масляный бак NО5-25-7 | |
| 1.1 | 6***3 | Фильтрующий вкладыш Н23 | |
| 10 | 4***1 | Трубка | |
| 11 | 4***1 | Трубка | |
| 12 | 2***1 | Трубка d15х1,5 | |
| 13 | 4***1 | Прокладка 15 | |
| 14 | 4***1 | Болт | |
| 15 | 4***1 | Штуцер | |
| 16 | 4***1 | Горловина | |
| 17 | [***] | Редуктор С15-32 0-2353 St gаl Zn | |
| 18 | [***] | Кольцо уплотнительное d22х27 СSN 02 9310.3 | |
| 19 | [***] | Кольцо уплотнительное d18х24 СSN 02 9310.3 | |
| 2 | 4***1 | Шланг 20х28 СSN 63 5387 | |
| 20 | [***] | Кольцо уплотнительное 027х32 СSN 02 9310.3 | |
| 21 | [***] | Скоба шланговая 032 ТGL 29 732 | |
| 22 | 4***1 | Кронштейн | |
| 23 | 4***1 | Зажим | |
| 28 | 4***1 | Прокладка | |
| 29 | 4***1 | Лента | |
| 3 | [***] | Шланг НV 722-13-1515/450 | |
| 30 | 4***1 | Кронштейн | |
| 31 | [***] | Гайка М10 СSN 02 1401.25 | |
| 32 | [***] | Шайба 10 СSN 02 1740.05 | |
| 33 | [***] | Шайба 6 СSN 02 1740.05 | |
| 34 | [***] | Болт М6х12 СSN02 1103.25 | |
| 4 | 4***1 | Трубка | |
| 5 | 4***1 | Трубка | |
| 6 | [***] | Колено НV 15-L gаl Zn | |
| 7 | [***] | Муфта Е15-32 0-2353 gаl Zn | |
| 8 | 4***1 | Трубка | |
| 9 | 4***1 | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
