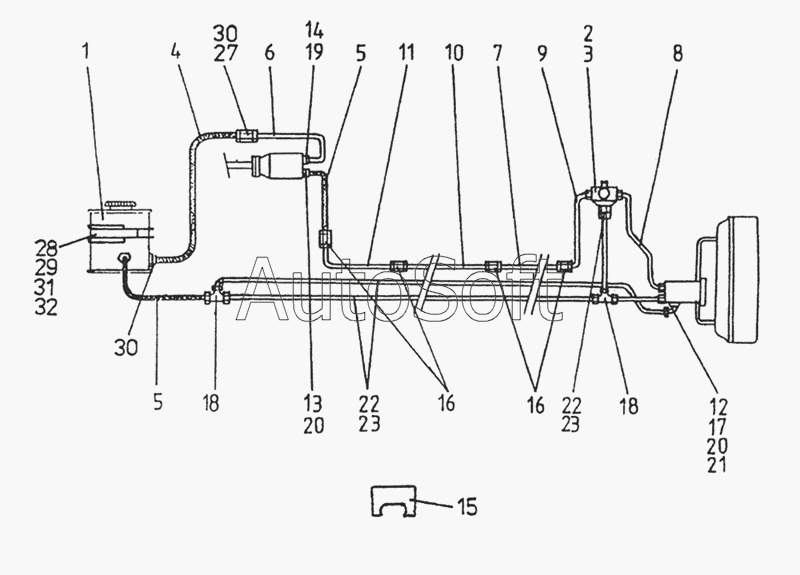

Каталог запасных частей к технике: Karosa C 734. Система распределения масла (под давлением) привода вентилятора
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
20
21
22
22
23
23
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Масляный бак NО5 25-8 | |
| 1.1 | 6***3 | Фильтрующий вкладыш Н23 | |
| 10 | 4***1 | Трубка | |
| 11 | 4***1 | Трубка | |
| 12 | 4***1 | Редуктор | |
| 13 | 4***1 | Горловина | |
| 14 | [***] | Редуктор С22-25 0-2353 St-gаl Zn | |
| 15 | 4***1 | Зажим | |
| 16 | [***] | Муфта Е15L-32 0-2353St-gаlZn | |
| 17 | [***] | Колено НV 15L gаl Zn | |
| 18 | [***] | Т-муфта Q15-32 0 2353 gаl Zn | |
| 19 | [***] | Кольцо уплотнительное d27х32 СSN 02 9310.3 | |
| 2 | 4***1 | Перепускной клапан | |
| 20 | [***] | Кольцо уплотнительное d22х27 СSN 02 9310 3 | |
| 21 | [***] | Кольцо уплотнительное d18х24 СSN 02 9310.3 | |
| 22 | 2***1 | Трубка d15х1,5 | |
| 23 | 4***1 | Прокладка 15 | |
| 27 | 4***1 | Горловина | |
| 28 | 4***1 | Прокладка | |
| 29 | 4***1 | Лента | |
| 3 | [***] | Перепускной клапан VРе 16мм ТРF 01-341373 | |
| 30 | [***] | Скоба ТОRRО d32-5О/9С7W3 | |
| 31 | [***] | Гайка М10 СSN 02 1401.25 | |
| 32 | [***] | Шайба 10 СSN02 174005 | |
| 4 | 4***1 | Обойма | |
| 5 | 4***1 | Шланг 20х560 | |
| 6 | [***] | Шланг НV 722-13-1515/450 | |
| 7 | 4***1 | Трубка | |
| 8 | 4***1 | Трубка | |
| 8 | 4***1 | Трубка | |
| 9 | 4***1 | Трубка |
