Каталог запасных частей к технике: Karosa C 734. Коробка отопления
30
41
29
53
13
443 521 700 000
1
2
3
4
5
6
6
8
9
10
12
14
15
17
18
18
19
19
23
23
26

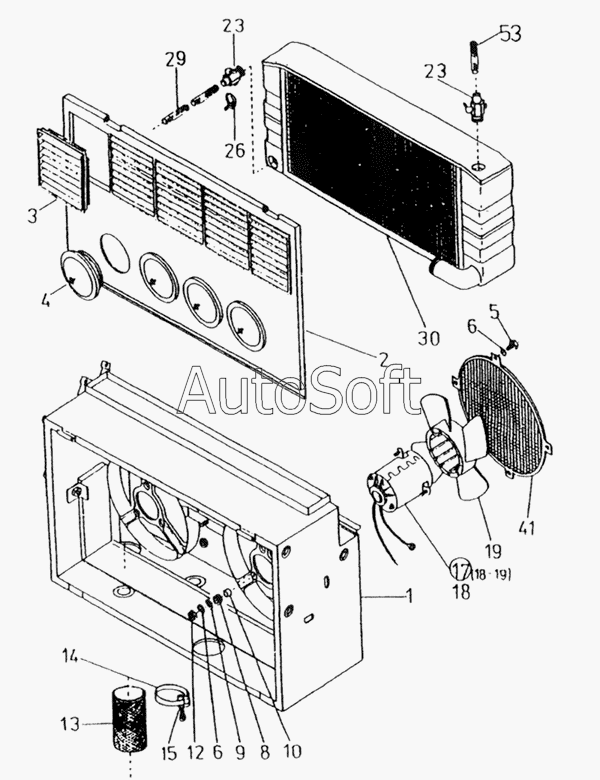

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 443 521 700 000 | 4***0 | Коробка отопления | |
| 443 521 771 005 | 4***5 | Отопительная камера в комплекте 9V10 | |
| 443 962 661 006 | 4***6 | Рычаг заслонки II | |
| 1 | 4***8 | Коробка | |
| 2 | 4***6 | Передний щиток в комплекте | |
| 3 | 5***0 | Решетка | |
| 4 | 3***0 | Сопло обдува стекол 95001 | |
| 5 | 3***2 | Болт М6х12 СSN 02 1103 25 | |
| 6 | 3***1 | Шайба 6 СSN 02 1740 05 | |
| 7 | 3***4 | Шайба 6,4 СSN 02 1702 15 | |
| 8 | 2***1 | Резиновая втулка | |
| 9 | 3***0 | Шайба 6,6 СSN 02 1729 | |
| 10 | 4***0 | Распорная трубка | |
| 12 | 3***6 | Гайка М6 СSN 02 1601 25 | |
| 13 | 4***6 | Шланг | |
| 14 | 5***0 | Лента 9х330 СSN 02 2767 | |
| 15 | 5***0 | Хомут 9 СSN 02 2761 5 | |
| 17 | 4***7 | Электромотор с пропеллером | |
| 18 | 4***7 | Электромотор | |
| 19 | 4***4 | Пропеллер (вентилятор) | |
| 20 | [***] | Шплинт 4х50 СSN 02 1781 05 | |
| 22 | 4***4 | Распределительная заслонка | |
| 23 | 4***0 | Выпускной клапан | |
| 24 | 4***3 | Блокировочная заслонка | |
| 25 | 4***6 | Зажимная скоба | |
| 26 | 4***9 | Зажим в комплекте | |
| 29 | 2***0 | Шланг L=300 | |
| 30 | 4***7 | Калорифер | |
| 31 | 4***1 | Шланг конденсации | |
| 32 | 3***6 | Конденсатор WК 71340 | |
| 33 | 4***2 | Соединительный кабель | |
| 34 | 4***3 | Соединительный кабель | |
| 35 | 3***0 | Пружина | |
| 36 | 4***7 | Кронштейн | |
| 37 | 3***4 | Болт М5х14 СSN 02 1103.25 | |
| 38 | 4***2 | Перепускная заслонка | |
| 40 | 2***0 | Пропускное кольцо 3,5х1 СSN 63 3881.1 | |
| 41 | 4***1 | Сито в к-те | |
| 42 | 4***4 | Пластина с сопротивлением | |
| 43 | 3***2 | Шайба 3,2 СSN 07 1/02.16 | |
| 44 | 3***8 | Болт 3х8 СSN 02 1232 05 | |
| 45 | 3***5 | Болт М6х18 СSN 02 1103 25 | |
| 46 | 4***1 | Держатель тяги | |
| 47 | 4***5 | Рычажок | |
| 48 | 3***0 | Штифт 2х14 СSN 02 2156 | |
| 49 | 3***4 | Шайба 6,4 СSN 02 1733.05 | |
| 50 | 4***5 | Рычаг заслонки I | |
| 51 | 3***4 | Шайба 8,4 СSNО2 1702 15 | |
| 52 | 3***0 | Стопорное кольцо 7 СSN 02 2929 05 | |
| 53 | 2***0 | Шланг L=300 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
